Dati Tecnici

POTENZA UTILE*

CAPACITÀ CALDAIA

VOLUME MAGAZZINO LEGNA

kW

134,9

l

430

l

495

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

Corpo caldaia in acciaio al carbonio con camera di combustione in

depressione

Combustione a fiamma rovesciata mediante bruciatore in pietra

refrattaria con griglia in acciaio termico

Rendimento: superiore al 90% certificato

Ventilatore modulante a 4 stadi, per gasificazione della legna,

posto in aspirazione

Sistema anticondensa incorporato con valvole termostatiche

modulanti (Brevetto Unical)

Accesso per caricamento ed ispezione attraverso:

- Porta anteriore di caricamento legna rivestita da refrattario

- Porta intermedia con regolazioni combustione

- Porta inferiore rivestita da refrattario e munita di spia controllo

fiamma

Ottimizzazione e controllo della combustione grazie alla

regolazione dell’aria primaria e secondaria mediante tripla serie di

valvole poste sulla porta intermedia

Camera di combustione parzialmente rivestita e catalizzatore in

refrattario per il miglioramento della combustione posto sopra la

culla inferiore

Canali fumo verticali dotati di sistema di pulizia ad azionamento

meccanico manuale

Scambiatore di sicurezza antisurriscaldamento, costituito da un

serpentino in acciaio, immerso direttamente in caldaia

Mantello in lamiera verniciato a polveri

Pulizia facilitata da:

- Porta posteriore inferiore per pulizia straordinaria

- Camera fumo superiore con portina di ispezione e portina pulizia

ceneri

Coibentazione del mantello con pannelli in lana minerale

(spessore 80 mm)

Pannello elettronico di comando e controllo:

Scheda elettronica a microprocessore con display alfanumerico a

cristalli liquidi tastiera e spie luminose per indicazione attivazione

servomeccanismi.

- Dotazioni sonde base:

- n° 3 sonde PTC

- n° 1 sonda PT1000 per misura temperatura fumi

Autodiagnosi errata installazione o guasto sonde di temperatura

PTC.

- N° 1 termostato di sicurezza meccanico a riarmo manuale.

- Interruttore fine corsa

Gestione carichi a più modalità operative:

- solo riscaldamento

- riscaldamento + produzione di acqua calda sanitaria

con boiler a singolo o doppio serpentino

- sistema a pannelli solari di supporto

- riscaldamento + produzione di acqua calda sanitaria

con boiler ad immersione (TANK in TANK)

- riscaldamento + gestione accumulo (puffer)

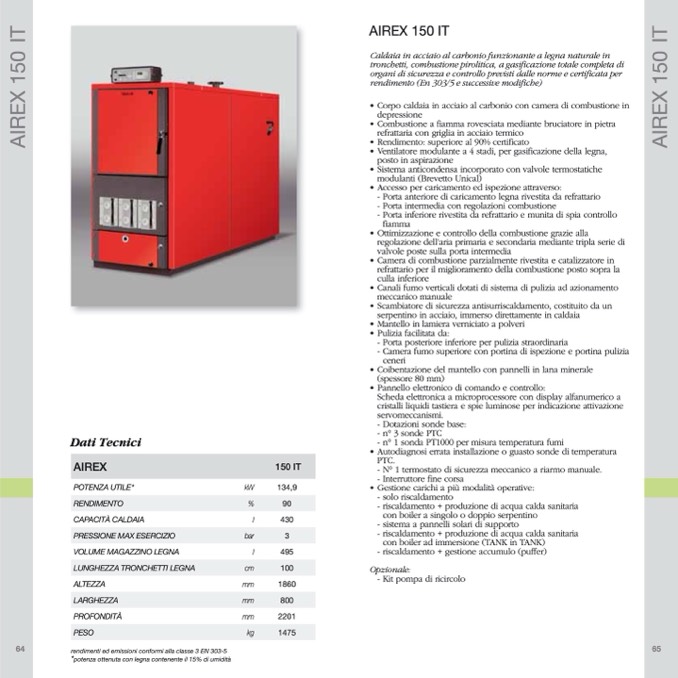

AIREX 150 IT

Caldaia in acciaio al carbonio funzionante a legna naturale in

tronchetti, combustione pirolitica, a gasificazione totale completa di

organi di sicurezza e controllo previsti dalle norme e certificata per

rendimento (En 303/5 e successive modifiche)

AIREX

150 IT

RENDIMENTO

%

90

PRESSIONE MAX ESERCIZIO

bar

3

LUNGHEZZA TRONCHETTI LEGNA

cm

100

ALTEZZA

mm

1860

PROFONDITÀ

mm

2201

rendimenti ed emissioni conformi alla classe 3 EN 303-5

*potenza ottenuta con legna contenente il 15% di umidità

Opzionale:

- Kit pompa di ricircolo

LARGHEZZA

mm

800

PESO

kg

1475
