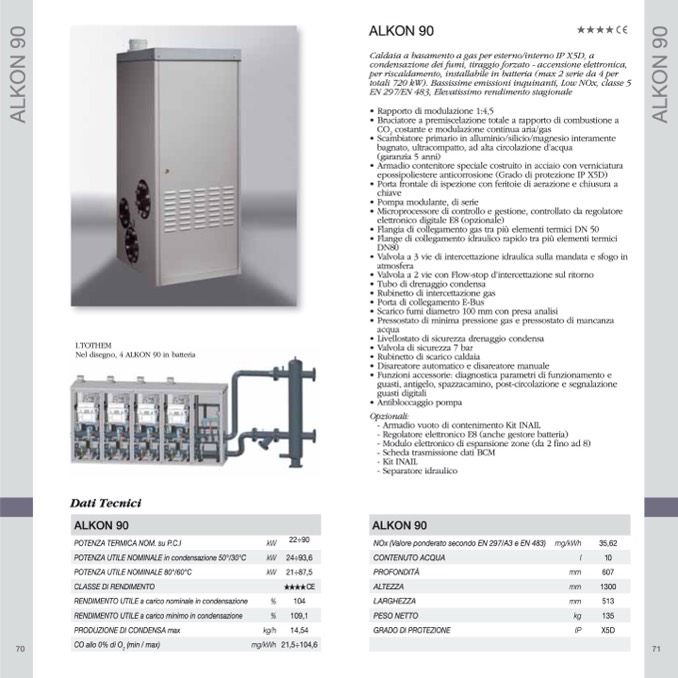

ALKON 90

I.TOTHEM

Nel disegno, 4 ALKON 90 in batteria

Caldaia a basamento a gas per esterno/interno IP X5D, a

condensazione dei fumi, tiraggio forzato - accensione elettronica,

per riscaldamento, installabile in batteria (max 2 serie da 4 per

totali 720 kW). Bassissime emissioni inquinanti, Low NOx, classe 5

EN 297/EN 483, Elevatissimo rendimento stagionale

• Rapporto di modulazione 1:4,5

• Bruciatore a premiscelazione totale a rapporto di combustione a

CO

2

costante e modulazione continua aria/gas

• Scambiatore primario in alluminio/silicio/magnesio interamente

bagnato, ultracompatto, ad alta circolazione d’acqua

(garanzia 5 anni)

• Armadio contenitore speciale costruito in acciaio con verniciatura

epossipoliestere anticorrosione (Grado di protezione IP X5D)

• Porta frontale di ispezione con feritoie di aerazione e chiusura a

chiave

• Pompa modulante, di serie

• Microprocessore di controllo e gestione, controllato da regolatore

elettronico digitale E8 (opzionale)

• Flangia di collegamento gas tra più elementi termici DN 50

• Flange di collegamento idraulico rapido tra più elementi termici

DN80

• Valvola a 3 vie di intercettazione idraulica sulla mandata e sfogo in

atmosfera

• Valvola a 2 vie con Flow-stop d’intercettazione sul ritorno

• Tubo di drenaggio condensa

• Rubinetto di intercettazione gas

• Porta di collegamento E-Bus

• Scarico fumi diametro 100 mm con presa analisi

• Pressostato di minima pressione gas e pressostato di mancanza

acqua

• Livellostato di sicurezza drenaggio condensa

• Valvola di sicurezza 7 bar

• Rubinetto di scarico caldaia

• Disareatore automatico e disareatore manuale

• Funzioni accessorie: diagnostica parametri di funzionamento e

guasti, antigelo, spazzacamino, post-circolazione e segnalazione

guasti digitali

• Antibloccaggio pompa

Opzionali:

- Armadio vuoto di contenimento Kit INAIL

- Regolatore elettronico E8 (anche gestore batteria)

- Modulo elettronico di espansione zone (da 2 fino ad 8)

- Scheda trasmissione dati BCM

- Kit INAIL

- Separatore idraulico

Dati Tecnici

POTENZA TERMICA NOM. su P.C.I

POTENZA UTILE NOMINALE 80°/60°C

RENDIMENTO UTILE a carico nominale in condensazione

kW

22÷90

kW

21÷87,5

%

104

NOx (Valore ponderato secondo EN 297/A3 e EN 483)

PROFONDITÀ

LARGHEZZA

mg/kWh

35,62

mm

607

mm

513

ALKON 90

ALKON 90

POTENZA UTILE NOMINALE in condensazione 50°/30°C

kW

24÷93,6

CONTENUTO ACQUA

l

10

CLASSE DI RENDIMENTO

####CE

ALTEZZA

mm

1300

RENDIMENTO UTILE a carico minimo in condensazione

%

109,1

PESO NETTO

kg

135

PRODUZIONE DI CONDENSA max

kg/h

14,54

GRADO DI PROTEZIONE

IP

X5D

COallo0%diO (min/max)

2

mg/kWh

21,5÷104,6

70

71

A

L

K

O

N

9

0

A

L

K

O

N

9

0
