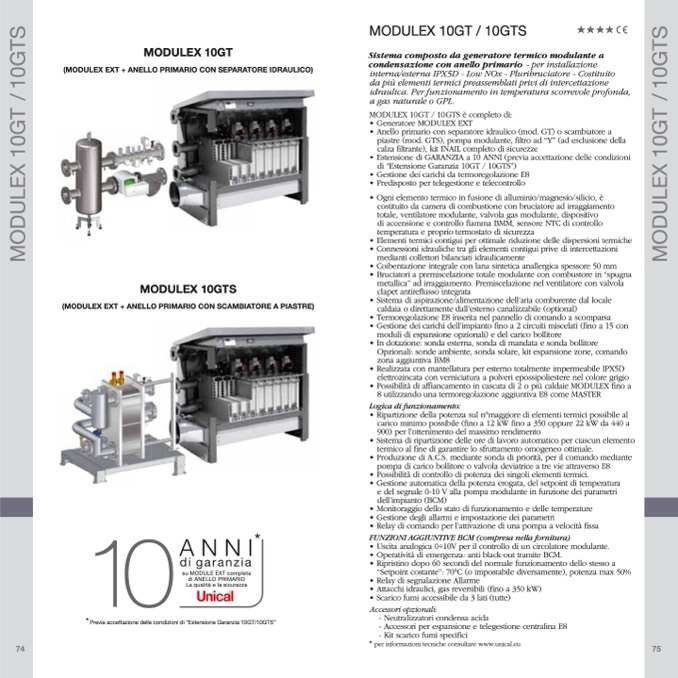

MODULEX 10GT / 10GTS

MODULEX 10GT

(MODULEX EXT + ANELLO PRIMARIO CON SEPARATORE IDRAULICO)

MODULEX 10GTS

(MODULEX EXT + ANELLO PRIMARIO CON SCAMBIATORE A PIASTRE)

su MODULE EXT completa

di ANELLO PRIMARIO

La qualità e la sicurezza

Previa accettazione delle condizioni di “Estensione Garanzia 10GT/10GTS”

Sistema composto da generatore termico modulante a

condensazione con anello primario - per installazione

interna/esterna IPX5D - Low NOx - Pluribruciatore - Costituito

da più elementi termici preassemblati privi di intercettazione

idraulica. Per funzionamento in temperatura scorrevole profonda,

a gas naturale o GPL.

MODULEX 10GT / 10GTS è completo di:

• Generatore MODULEX EXT

• Anello primario con separatore idraulico (mod. GT) o scambiatore a

piastre (mod. GTS), pompa modulante, filtro ad “Y” (ad esclusione della

calza filtrante), kit INAIL completo di sicurezze

• Estensione di GARANZIA a 10 ANNI (previa accettazione delle condizioni

di “Estensione Garanzia 10GT / 10GTS”)

• Gestione dei carichi da termoregolazione E8

• Predisposto per telegestione e telecontrollo

• Ogni elemento termico in fusione di alluminio/magnesio/silicio, è

costituito da camera di combustione con bruciatore ad irraggiamento

totale, ventilatore modulante, valvola gas modulante, dispositivo

di accensione e controllo fiamma BMM, sensore NTC di controllo

temperatura e proprio termostato di sicurezza

• Elementi termici contigui per ottimale riduzione delle dispersioni termiche

• Connessioni idrauliche tra gli elementi contigui prive di intercettazioni

medianti collettori bilanciati idraulicamente

• Coibentazione integrale con lana sintetica anallergica spessore 50 mm

• Bruciatori a premiscelazione totale modulante con combustore in “spugna

metallica” ad irraggiamento. Premiscelazione nel ventilatore con valvola

clapet antireflusso integrata

• Sistema di aspirazione/alimentazione dell’aria comburente dal locale

caldaia o direttamente dall’esterno canalizzabile (optional)

• Termoregolazione E8 inserita nel pannello di comando a scomparsa

• Gestione dei carichi dell’impianto fino a 2 circuiti miscelati (fino a 15 con

moduli di espansione opzionali) e del carico bollitore

• In dotazione: sonda esterna, sonda di mandata e sonda bollitore

Opzionali: sonde ambiente, sonda solare, kit espansione zone, comando

zona aggiuntiva BM8

• Realizzata con mantellatura per esterno totalmente impermeabile IPX5D

elettrozincata con verniciatura a polveri epossipoliestere nel colore grigio

• Possibilità di affiancamento in cascata di 2 o più caldaie MODULEX fino a

8 utilizzando una termoregolazione aggiuntiva E8 come MASTER

Logica di funzionamento:

• Ripartizione della potenza sul n°maggiore di elementi termici possibile al

carico minimo possibile (fino a 12 kW fino a 350 oppure 22 kW da 440 a

900) per l’ottenimento del massimo rendimento

• Sistema di ripartizione delle ore di lavoro automatico per ciascun elemento

termico al fine di garantire lo sfruttamento omogeneo ottimale.

• Produzione di A.C.S. mediante sonda di priorità, per il comando mediante

pompa di carico bollitore o valvola deviatrice a tre vie attraverso E8

• Possibilità di controllo di potenza dei singoli elementi termici.

• Gestione automatica della potenza erogata, del setpoint di temperatura

e del segnale 0-10 V alla pompa modulante in funzione dei parametri

dell’impianto (BCM)

• Monitoraggio dello stato di funzionamento e delle temperature

• Gestione degli allarmi e impostazione dei parametri

• Relay di comando per l’attivazione di una pompa a velocità fissa

FUNZIONI AGGIUNTIVE BCM (compresa nella fornitura)

• Uscita analogica 0÷10V per il controllo di un circolatore modulante.

• Operatività di emergenza: anti black-out tramite BCM.

• Ripristino dopo 60 secondi del normale funzionamento dello stesso a

“Setpoint costante”: 70°C (o impostabile diversamente), potenza max 50%

• Relay di segnalazione Allarme

• Attacchi idraulici, gas reversibili (fino a 350 kW)

• Scarico fumi accessibile da 3 lati (tutte)

Accessori opzionali:

- Neutralizzatori condensa acida

- Accessori per espansione e telegestione centralina E8

- Kit scarico fumi specifici

* per informazioni tecniche consultare www.unical.eu
