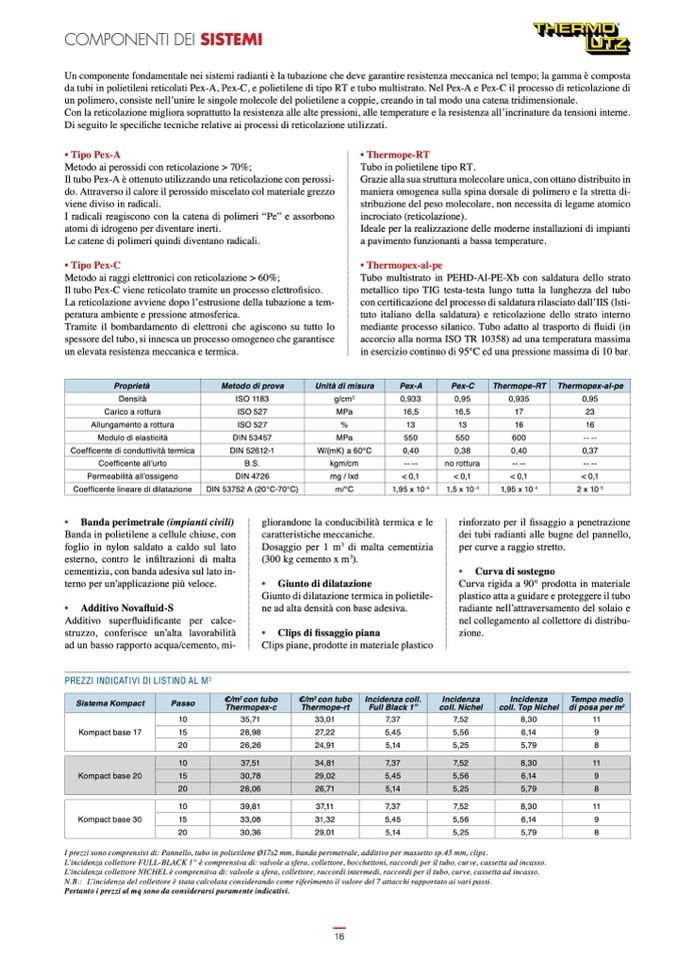

COMPONENTI DEI SISTEMI

Un componente fondamentale nei sistemi radianti

è la tubazione che deve garantire resistenza meccanica nel tempo; la gamma è composta

da tubi in polietileni reticolati Pex-A, Pex-C, e polietilene di tipo RT e tubo multistrato. Nel Pex-A e Pex-C il processo di reticolazione di

un polimero, consiste nell’unire le singole molecole del polietilene a coppie, creando in tal modo una catena tridimensionale.

Con la reticolazione migliora soprattutto la resistenza alle alte pressioni, alle temperature e la resistenza all’incrinature da tensioni interne.

'L��VHJXLWR��OH��VSHFLÀFKH��WHFQLFKH��UHODWLYH��DL��SURFHVVL��GL��UHWLFROD]LRQH��XWLOL]]DWL��

����Tipo Pex-A

Metodo ai perossidi con reticolazione > 70%;

Il tubo Pex-A è ottenuto utilizzando una reticolazione con perossi-

do. Attraverso il calore il perossido miscelato col materiale grezzo

viene diviso in radicali.

I radicali reagiscono con la catena di polimeri “Pe” e assorbono

atomi di idrogeno per diventare inerti.

Le catene di polimeri quindi diventano radicali.

����Tipo Pex-C

Metodo ai raggi elettronici con reticolazione > 60%;

,O��WXER��3H[��&��YLHQH��UHWLFRODWR��WUDPLWH��XQ��SURFHVVR��HOHWWURÀVLFR��

La reticolazione avviene dopo l’estrusione della tubazione a tem-

peratura ambiente e pressione atmosferica.

Tramite il bombardamento di elettroni che agiscono su tutto lo

spessore del tubo, si innesca un processo omogeneo che garantisce

un elevata resistenza meccanica e termica.

����7KHUPRSH��57

Tubo in polietilene tipo RT.

Grazie alla sua struttura molecolare unica, con ottano distribuito in

maniera omogenea sulla spina dorsale di polimero e la stretta di-

stribuzione del peso molecolare, non necessita di legame atomico

incrociato (reticolazione).

Ideale per la realizzazione delle moderne installazioni di impianti

a pavimento funzionanti a bassa temperature.

�� Thermopex-al-pe

Tubo multistrato in PEHD-Al-PE-Xb con saldatura dello strato

metallico tipo TIG testa-testa lungo tutta la lunghezza del tubo

FRQ��FHUWLÀFD]LRQH��GHO��SURFHVVR��GL��VDOGDWXUD��ULODVFLDWR��GDOO·,,6����OVWL-

tuto italiano della saldatura) e reticolazione dello strato interno

PHGLDQWH�� SURFHVVR�� VLODQLFR���� 7XER�� DGDWWR�� DO�� WUDVSRUWR�� GL�� ÁXLGL�� ��LQ��

accorcio alla norma ISO TR 10358) ad una temperatura massima

in esercizio continuo di 95°C ed una pressione massima di 10 bar.

Proprietà.

Metodo di prova

Unità di misura

Pex-A Pex-C Thermope-RT Thermopex-al-pe

Densità

ISO 1183

g/cm

2

0,933 0,95 0,935 0,95

Carico a rottura

ISO 527

MPa 16,5 16,5 17 23

Allungamento a rottura

ISO 527

%

13 13 16 16

Modulo di elasticità

DIN 53457

MPa

550 550 600 -- --

&RHIÀFHQWH��GL��FRQGXWWLYLWj��WHUPLFD

DIN 52612-1

W/(mK) a 60°C

0,40 0,38 0,40 0,37

&RHIÀFHQWH��DOO��XUWR

B.S.

kgm/cm -- -- no rottura -- -- -- --

3HUPHDELOLWj��DOO��RVVLJHQR

DIN 4726

mg / lxd

< 0,1 < 0,1 < 0,1 < 0,1

&RHIÀFHQWH��OLQHDUH��GL��GLODWD]LRQH

DIN 53752 A (20°C-70°C)

m/°C

1,95 x 10

-4

1,5 x 10

-4

1,95 x 10

-4

2 x 10

-5

���� Banda perimetrale (impianti civili)

Banda in polietilene a cellule chiuse, con

foglio in nylon saldato a caldo sul lato

HVWHUQR���� FRQWUR�� OH�� LQÀOWUD]LRQL�� GL�� PDOWD��

cementizia, con banda adesiva sul lato in-

terno per un’applicazione più veloce.

���� $GGL

WL

YR��1RYDÁXLG��6

$GGLWLYR�� VXSHUÁXLGLÀFDQWH�� SHU�� FDOFH-

struzzo, conferisce un’alta lavorabilità

ad un basso rapporto acqua/cemento, mi-

PREZZI INDICATIVI DI LISTINO AL M

2

gliorandone la conducibilità termica e le

caratteristiche meccaniche.

Dosaggio per 1 m

3

di malta cementizia

(300 kg cemento x m

3

).

���� *LXQWR��GL��GLODWD]LRQH

Giunto di dilatazione termica in polietile-

ne ad alta densità con base adesiva.

���� &OLSV��GL��ÀVVDJJLR��SLDQD

Clips piane, prodotte in materiale plastico

ULQIRU]DWR��SHU��LO��ÀVVDJJLR��D��SHQHWUD]LRQH��

dei tubi radianti alle bugne del pannello,

per curve a raggio stretto.

���� &XUYD��GL��VRVWHJQR

Curva rigida a 90° prodotta in materiale

plastico atta a guidare e proteggere il tubo

radiante nell’attraversamento del solaio e

nel collegamento al collettore di distribu-

zione.

Sistema Kompact

Passo

€/m

2

con tubo

Thermopex-c

€/m

2

con tubo

Thermope-rt

Incidenza coll.

Full Black 1”

Incidenza

coll. Nichel

Incidenza

coll. Top Nichel

Tempo medio

di posa per m

2

Kompact base 17

10

35,71

33,01

7,37

7,52

8,30

11

15

28,98

27,22

5,45

5,56

6,14

9

20

26,26 24,91

5,14 5,25

5,79 8

Kompact base 20

10

37,51

34,81

7,37

7,52

8,30

11

15

30,78 29,02

5,45 5,56

6,14 9

20

28,06

26,71

5,14

5,25

5,79

8

Kompact base 30

10

39,81

37,11

7,37 7,52

8,30

11

15

33,08

31,32 5,45 5,56

6,14 9

20

30,36

29,01

5,14 5,25

5,79

8

I prezzi sono comprensivi di: Pannello, tubo in polietilene Ø17x2 mm, banda perimetrale, additivo per massetto sp.45 mm, clips.

L’incidenza collettore FULL-BLACK 1” è comprensiva di: valvole a sfera, collettore, bocchettoni, raccordi per il tubo, curve, cassetta ad incasso.

L’incidenza collettore NICHEL è comprensiva di: valvole a sfera, collettore, raccordi intermedi, raccordi per il tubo, curve, cassetta ad incasso.

N.B.: L’incidenza del collettore è stata calcolata considerando come riferimento il valore del 7 attacchi rapportato ai vari passi.

Pertanto i prezzi al mq sono da considerarsi puramente indicativi.

16
