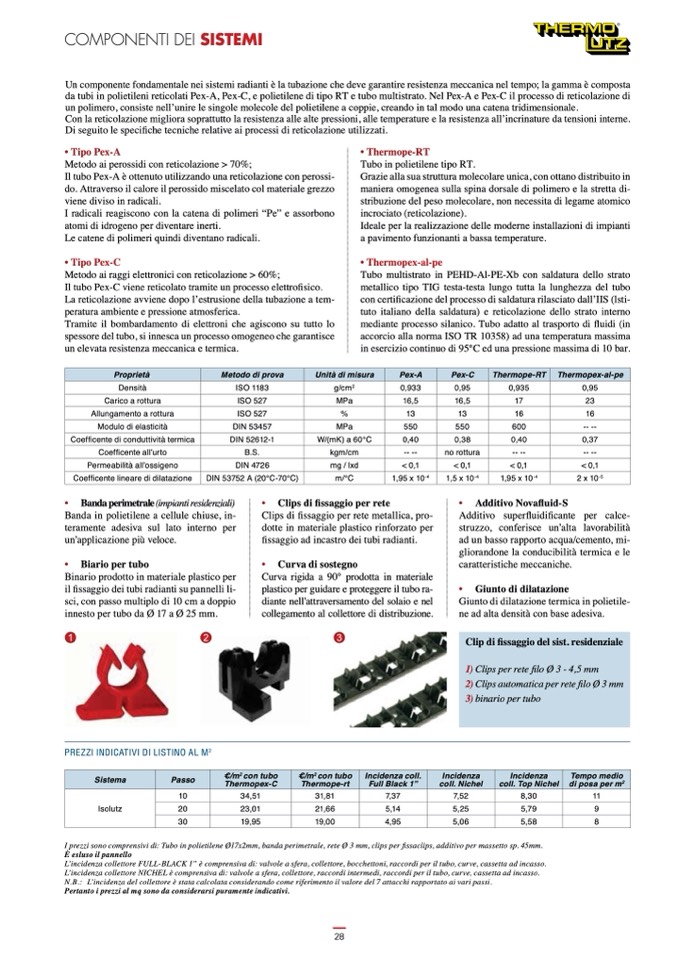

COMPONENTI DEI SISTEMI
Un componente fondamentale nei sistemi radianti è la tubazione che deve garantire resistenza meccanica nel tempo; la gamma è composta
da tubi in polietileni reticolati Pex-A, Pex-C, e polietilene di tipo RT e tubo multistrato. Nel Pex-A e Pex-C il processo di reticolazione di
un polimero, consiste nell’unire le singole molecole del polietilene a coppie, creando in tal modo una catena tridimensionale.
Con la reticolazione migliora soprattutto la resistenza alle alte pressioni, alle temperature e la resistenza all’incrinature da tensioni interne.
'L��VHJXLWR��OH��VSHFLÀFKH��WHFQLFKH��UHODWLYH��DL��SURFHVVL��GL��UHWLFROD]LRQH��XWLOL]]DWL��
����Tipo Pex-A
Metodo ai perossidi con reticolazione > 70%;
Il tubo Pex-A è ottenuto utilizzando una reticolazione con perossi-
do. Attraverso il calore il perossido miscelato col materiale grezzo
viene diviso in radicali.
I radicali reagiscono con la catena di polimeri “Pe” e assorbono
atomi di idrogeno per diventare inerti.
Le catene di polimeri quindi diventano radicali.
����Tipo Pex-C
Metodo ai raggi elettronici con reticolazione > 60%;
,O��WXER��3H[��&��YLHQH��UHWLFRODWR��WUDPLWH
��XQ��SURFHVVR��HOHWWURÀVLFR��
La reticolazione avviene dopo l’estrusione della tubazione a tem-
peratura ambiente e pressione atmosferica.
Tramite il bombardamento di elettroni che agiscono su tutto lo
spessore del tubo, si innesca un processo omogeneo che garantisce
un elevata resistenza meccanica e termica.
����7KHUPRSH����57
Tubo in polietilene tipo RT.
Grazie alla sua struttura molecolare unica, con ottano distribuito in
maniera omogenea sulla spina dorsale di polimero e la stretta di-
stribuzione del peso molecolare, non necessita di legame atomico
incrociato (reticolazione).
Ideale per la realizzazione delle moderne installazioni di impianti
a pavimento funzionanti a bassa temperature.
�� Thermopex-al-pe
Tubo multistrato in PEHD-Al-PE-Xb con saldatura dello strato
metallico tipo TIG testa-testa lungo tutta la lunghezza del tubo
FRQ��FHUWLÀFD]LRQH��GHO��SURFHVVR��GL��VDOGDWXUD��ULODVFLDWR��GDOO·,,6����OVWL-
tuto italiano della saldatura) e reticolazione dello strato interno
PHGLDQWH�� SURFHVVR�� VLODQLFR���� 7XER�� DGDWWR�� DO�� WUDVSRUWR�� GL�� ÁXLGL�� ��LQ��
accorcio alla norma ISO TR 10358) ad una temperatura massima
in esercizio continuo di 95°C ed una pressione massima di 10 bar.
Proprietà.
Metodo di prova
Unità di misura
Pex-A Pex-C Thermope-RT Thermopex-al-pe
Densità
ISO 1183
g/cm
2
0,933 0,95 0,935 0,95
Carico a rottura
ISO 527
MPa 16,5 16,5 17 23
Allungamento a rottura
ISO 527
%
13 13 16 16
Modulo di elasticità
DIN 53457
MPa
550 550 600 -- --
&RHIÀFHQWH��GL��FRQGXWWLYLWj��WHUPLFD
DIN 52612-1
W/(mK) a 60°C
0,40 0,38 0,40 0,37
&RHIÀFHQWH��DOO��XUWR
B.S.
kgm/cm -- -- no rottura -- -- -- --
3HUPHDELOLWj��DOO��RVVLJHQR
DIN 4726
mg / lxd
< 0,1 < 0,1 < 0,1 < 0,1
&RHIÀFHQWH��OLQHDUH��GL��GLODWD]LRQH
DIN 53752 A (20°C-70°C)
m/°C 1,95 x 10
-4
1,5 x 10
-4
1,95 x 10
-4
2 x 10
-5
���� Banda perimetrale (impianti residenziali)
Banda in polietilene a cellule chiuse, in-
teramente adesiva sul lato interno per
un’applicazione più veloce.
���� %LDULR��SHU��WXER
Binario prodotto in materiale plastico per
LO��ÀVVDJJLR��GHL��WXEL��UDGLDQWL��VX��SDQQHOOL
��OL-
sci, con passo multiplo di 10 cm a doppio
innesto per tubo da Ø 17 a Ø 25 mm.
PREZZI INDICATIVI DI LISTINO AL M
2
���� &OLSV��GL��ÀVVDJJLR��SHU��UHWH
&OLSV��GL��ÀVVDJJLR��SHU��UHWH��PHWDOOLFD����SUR-
dotte in materiale plastico rinforzato per
ÀVVDJJLR��DG��LQFDVWUR��GHL��WXEL��UDGLDQWL��
���� &XUYD��GL��VRVWHJQR
Curva rigida a 90° prodotta in materiale
plastico per guidare e proteggere il tubo ra-
diante nell’attraversamento del solaio e nel
collegamento al collettore di distribuzione.
���� $GGL
WL
YR��1RYDÁXLG��6
$GGLWLYR�� VXSHUÁXLGLÀFDQWH�� SHU�� FDOFH-
struzzo, conferisce un’alta lavorabilità
ad un basso rapporto acqua/cemento, mi-
gliorandone la conducibilità termica e le
caratteristiche meccaniche.
���� *LXQWR��GL��GLODWD]LRQH
Giunto di dilatazione termica in polietile-
ne ad alta densità con base adesiva.
&OLS��GL��ÀVVDJJLR��GHO��VL VW����UHVLGHQ]LDOH
1)��&OLSV��SHU��UHWH��ÀOR����������������������PP
2)��&OLSV��DXWRPDWLFD��SHU��UHWH��ÀOR����������PP
3) binario per tubo
Sistema
Passo
€/m
2
con tubo
Thermopex-C
€/m
2
con tubo
Thermope-rt
Incidenza coll.
Full Black 1”
Incidenza
coll. Nichel
Incidenza
coll. Top Nichel
Tempo medio
di posa per m
2
Isolutz
10
34,51
31,81
7,37
7,52
8,30
11
20
23,01
21,66
5,14
5,25
5,79
9
30
19,95 19,00
4,95 5,06
5,58 8
,��SUH]]L��VRQR��FRPSUHQVLYL��GL����7XER��LQ��SROLHWLOHQH
��������[��PP����EDQGD��SHULPHWUDOH����UHWH����������PP����FOLSV��SHU��ÀVVDFOLSV����DGGLWLYR��SHU��PDVVHWWR��VS
��������PP��
È esluso il pannello
L’incidenza collettore FULL-BLACK 1” è comprensiva di: valvole a sfera, collettore, bocchettoni, raccordi per il tubo, curve, cassetta ad incasso.
L’incidenza collettore NICHEL è comprensiva di: valvole a sfera, collettore, raccordi intermedi, raccordi per il tubo, curve, cassetta ad incasso.
N.B.: L’incidenza del collettore è stata calcolata considerando come riferimento il valore del 7 attacchi rapportato ai vari passi.
Pertanto i prezzi al mq sono da considerarsi puramente indicativi.
