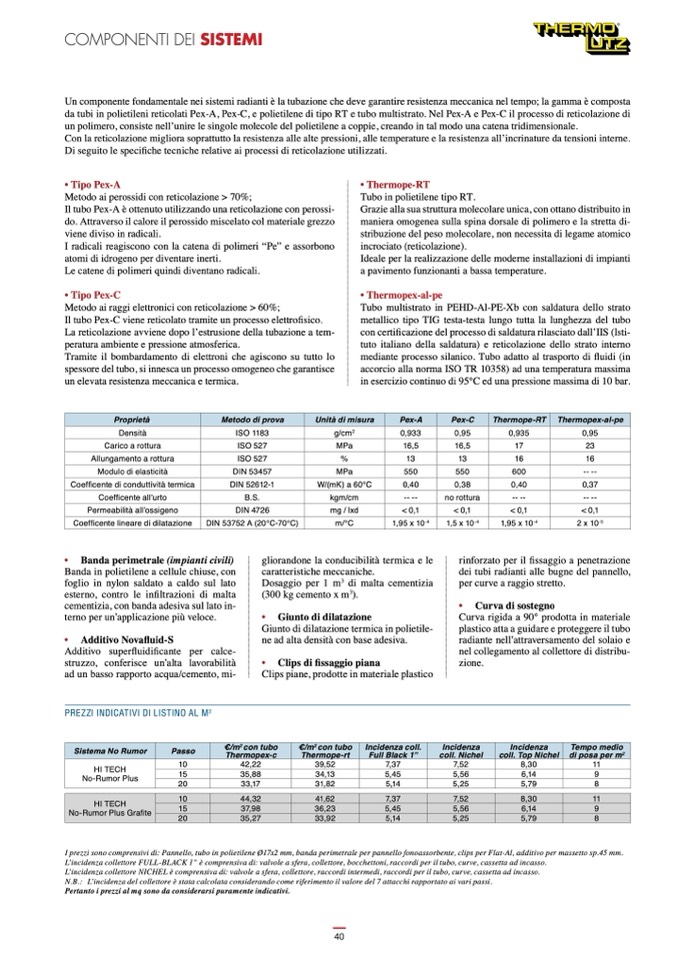

COMPONENTI DEI SISTEMI
Un componente fondamentale nei sistemi radianti è la tubazione che deve garantire resistenza meccanica nel tempo; la gamma è composta
da tubi in polietileni reticolati Pex-A, Pex-C, e polietilene di tipo RT e tubo multistrato. Nel Pex-A e Pex-C il processo di reticolazione di
un polimero, consiste nell’unire le singole molecole del polietilene a coppie, creando in tal modo una catena tridimensionale.
Con la reticolazione migliora soprattutto la resistenza alle alte pressioni, alle temperature e la resistenza all’incrinature da tensioni interne.
'L��VHJXLWR��OH��VSHFLÀFKH��WHFQLFKH��UHODWLYH��DL��SURFHVVL��GL��UHWLFROD]LRQH��XWLOL]]DWL��
����Tipo Pex-A
Metodo ai perossidi con reticolazione > 70%;
Il tubo Pex-A è ottenuto utilizzando una reticolazione con perossi-
do. Attraverso il calore il perossido miscelato col materiale grezzo
viene diviso in radicali.
I radicali reagiscono con la catena di polimeri “Pe” e assorbono
atomi di idrogeno per diventare inerti.
Le catene di polimeri quindi diventano radicali.
����Tipo Pex-C
Metodo ai raggi elettronici con reticolazione > 60%;
,O��WXER��3H[��&��YLHQH��UHWLFRODWR��WUDPLWH��XQ��SURFHVVR��HOHWWURÀVLFR��
La reticolazione avviene dopo l’estrusione della tubazione a tem-
peratura ambiente e pressione atmosferica.
Tramite il bombardamento di elettroni che agiscono su tutto lo
spessore del tubo, si innesca un processo omogeneo che garantisce
un elevata resistenza meccanica e termica.
����7KHUPRSH��57
Tubo in polietilene tipo RT.
Grazie alla sua struttura molecolare unica, con ottano distribuito in
maniera omogenea sulla spina dorsale di polimero e la stretta di-
stribuzione del peso molecolare, non necessita di legame atomico
incrociato (reticolazione).
Ideale per la realizzazione delle moderne installazioni di impianti
a pavimento funzionanti a bassa temperature.
�� Thermopex-al-pe
Tubo multistrato in PEHD-Al-PE-Xb con saldatura dello strato
metallico tipo TIG testa-testa lungo tutta la lunghezza del tubo
FRQ��FHUWLÀFD]LRQH��GHO��SURFHVVR��GL��VDOGDWXUD��ULODVFLDWR��GDOO·,,6����OVWL-
tuto italiano della saldatura) e reticolazione dello strato interno
PHGLDQWH�� SURFHVVR�� VLODQLFR���� 7XER�� DGDWWR�� DO�� WUDVSRUWR�� GL�� ÁXLGL�� ��LQ��
accorcio alla norma ISO TR 10358) ad una temperatura massima
in esercizio continuo di 95°C ed una pressione massima di 10 bar.
Proprietà.
Metodo di prova
Unità di misura
Pex-A Pex-C Thermope-RT Thermopex-al-pe
Densità
ISO 1183
g/cm
2
0,933 0,95 0,935 0,95
Carico a rottura
ISO 527
MPa
16,5 16,5 17 23
Allungamento a rottura
ISO 527
%
13 13 16 16
Modulo di elasticità
DIN 53457
MPa
550 550 600 -- --
&RHIÀFHQWH��GL��FRQGXWWLYLWj��WHUPLFD
DIN 52612-1
W/(mK) a 60°C 0,40 0,38 0,40 0,37
&RHIÀFHQWH��DOO��XUWR
B.S.
kgm/cm
-- -- no rottura -- -- -- --
3HUPHDELOLWj��DOO��RVVLJHQR
DIN 4726
mg / lxd < 0,1 < 0,1 < 0,1 < 0,1
&RHIÀFHQWH��OLQHDUH��GL��GLODWD]LRQH
DIN 53752 A (20°C-70°C)
m/°C
1,95 x 10
-4
1,5 x 10
-4
1,95 x 10
-4
2 x 10
-5
���� Banda perimetrale (impianti civili)
Banda in polietilene a cellule chiuse, con
foglio in nylon saldato a caldo sul lato
HVWHUQR���� FRQWUR�� OH�� LQÀOWUD]LRQL�� GL�� PDOWD
��
cementizia, con banda adesiva sul lato in-
terno per un’applicazione più veloce.
���� $GGL
WL
YR��1RYDÁXLG��6
$GGLWLYR�� VXSHUÁXLGLÀFDQWH�� SHU�� FDOFH-
struzzo, conferisce un’alta lavorabilità
ad un basso rapporto acqua/cemento, mi-
PREZZI INDICATIVI DI LISTINO AL M
2
gliorandone la conducibilità termica e le
caratteristiche meccaniche.
Dosaggio per 1 m
3
di malta cementizia
(300 kg cemento x m
3
).
���� *LXQWR��GL��GLODWD]LRQH
Giunto di dilatazione termica in polietile-
ne ad alta densità con base adesiva.
���� &OLSV��GL��ÀVVDJJLR��SLDQD
Clips piane, prodotte in materiale plastico
ULQIRU]DWR��SHU��LO��ÀVVDJJLR��D��SHQHWUD]LRQH��
dei tubi radianti alle bugne del pannello,
per curve a raggio stretto.
���� &XUYD��GL��VRVWHJQR
Curva rigida a 90° prodotta in materiale
plastico atta a guidare e proteggere il tubo
radiante nell’attraversamento del solaio e
nel collegamento al collettore di distribu-
zione.
Sistema No Rumor
Passo
€/m
2
con tubo
Thermopex-c
€/m
2
con tubo
Thermope-rt
Incidenza coll.
Full Black 1”
Incidenza
coll. Nichel
Incidenza
coll. Top Nichel
Tempo medio
di posa per m
2
HI TECH
No-Rumor Plus
10
42,22
39,52
7,37
7,52
8,30
11
15
35,88
34,13
5,45
5,56
6,14
9
20
33,17
31,82
5,14
5,25
5,79
8
HI TECH
1R��5XPRU��3OXV��*UDÀWH
10
44,32
41,62
7,37
7,52
8,30
11
15
37,98
36,23
5,45
5,56
6,14
9
20
35,27
33,92
5,14
5,25
5,79
8
I prezzi sono comprensivi di: Pannello, tubo in polietilene Ø17x2 mm, banda perimetrale per pannello fonoassorbente, clips per Flat-Al, additivo per massetto sp.45 mm.
L’incidenza collettore FULL-BLACK 1” è comprensiva di: valvole a sfera, collettore, bocchettoni, raccordi per il tubo, curve, cassetta ad incasso.
L’incidenza collettore NICHEL è comprensiva di: valvole a sfera, collettore, raccordi intermedi, raccordi per il tubo, curve, cassetta ad incasso.
N.B.: L’incidenza del collettore è stata calcolata considerando come riferimento il valore del 7 attacchi rapportato ai vari passi.
Pertanto i prezzi al mq sono da considerarsi puramente indicativi.
