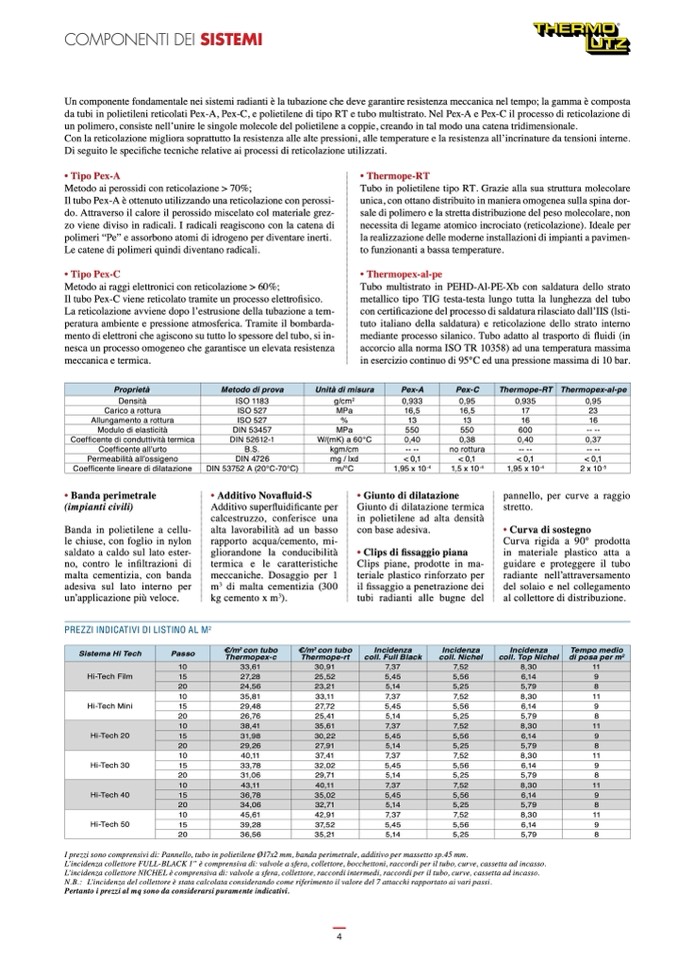

COMPONENTI DEI SISTEMI

Un componente fondamentale nei sistemi radianti è la tubazione che deve garantire resistenza meccanica nel tempo; la gamma è composta

da tubi in polietileni reticolati Pex-A, Pex-C, e polietilene di tipo RT e tubo multistrato. Nel Pex-A e Pex-C il processo di reticolazione di

un polimero, consiste nell’unire le singole molecole del polietilene a coppie, creando in tal modo una catena tridimensionale.

Con la reticolazione migliora soprattutto la resistenza alle alte pressioni, alle temperature e la resistenza all’incrinature da tensioni interne.

'L��VHJXLWR��OH��VSHFLÀFKH��WHFQLFKH��UHODWLYH��DL��SURFHVVL��GL��UHWLFROD]LRQH��XWLOL]]DWL��

����Tipo Pex-A

Metodo ai perossidi con reticolazione > 70%;

Il tubo Pex-A è ottenuto utilizzando una reticolazione con perossi-

do. Attraverso il calore il perossido miscelato col materiale grez-

zo viene diviso in radicali. I radicali reagiscono con la catena di

polimeri “Pe” e assorbono atomi di idrogeno per diventare inerti.

Le catene di polimeri quindi diventano radicali.

����Tipo Pex-C

Metodo ai raggi elettronici con reticolazione > 60%;

,O��WXER��3H[��&��YLHQH��UHWLFRODWR��WUDPLWH��XQ

��SURFHVVR��HOHWWURÀVLFR��

La reticolazione avviene dopo l’estrusione della tubazione a tem-

peratura ambiente e pressione atmosferica. Tramite il bombarda-

mento di elettroni che agiscono su tutto lo spessore del tubo, si in-

nesca un processo omogeneo che garantisce un elevata resistenza

meccanica e termica.

����7KHUPRSH������57

Tubo in polietilene tipo RT. Grazie alla sua struttura molecolare

unica, con ottano distribuito in maniera omogenea sulla spina dor-

sale di polimero e la stretta distribuzione del peso molecolare, non

necessita di legame atomico incrociato (reticolazione). Ideale per

la realizzazione delle moderne installazioni di impianti a pavimen-

to funzionanti a bassa temperature.

�� Thermopex-al-pe

Tubo multistrato in PEHD-Al-PE-Xb con saldatura dello strato

metallico tipo TIG testa-testa lungo tutta la lunghezza del tubo

FRQ��FHUWLÀFD]LRQH��GHO��SURFHVVR��GL��VDOGDWXUD��ULODVFLDWR��GDOO·,,6����OVWL-

tuto italiano della saldatura) e reticolazione dello strato interno

PHGLDQWH�� SURFHVVR�� VLODQLFR���� 7XER�� DGDWWR�� DO�� WUDVSRUWR�� GL�� ÁXLGL�� ��LQ��

accorcio alla norma ISO TR 10358) ad una temperatura massima

in esercizio continuo di 95°C ed una pressione massima di 10 bar.

Proprietà.

Metodo di prova

Unità di misura

Pex-A Pex-C Thermope-RT Thermopex-al-pe

Densità

ISO 1183

g/cm

2

0,933 0,95 0,935 0,95

Carico a rottura

ISO 527

MPa

16,5 16,5 17 23

Allungamento a rottura

ISO 527

%

13 13 16 16

Modulo di elasticità

DIN 53457

MPa

550 550 600 -- --

&RHIÀFHQWH��GL��FRQGXWWLYLWj��WHUPLFD

DIN 52612-1

W/(mK) a 60°C

0,40 0,38 0,40 0,37

&RHIÀFHQWH��DOO��XUWR

B.S.

kgm/cm

-- -- no rottura -- -- -- --

3HUPHDELOLWj��DOO��RVVLJHQR

DIN 4726

mg / lxd

< 0,1 < 0,1 < 0,1 < 0,1

&RHIÀFHQWH��OLQHDUH��GL��GLODWD]LRQH

DIN 53752 A (20°C-70°C)

m/°C 1,95 x 10

-4

1,5 x 10

-4

1,95 x 10

-4

2 x 10

-5

����Banda perimetrale

(impianti civili)

Banda in polietilene a cellu-

le chiuse, con foglio in nylon

saldato a caldo sul lato ester-

QR���� FRQWUR�� OH�� LQÀOWUD]LRQL�� GL��

malta cementizia, con banda

adesiva sul lato interno per

un’applicazione pi

ù veloce.

����$GGL WL YR��1RYDÁXLG��6

$GGLWLYR��VXSHUÁXLGLÀFDQWH��SHU

calcestruzzo, conferisce una

alta lavorabilità ad un basso

rapporto acqua/cemento, mi-

gliorandone la conducibilità

termica e le caratteristiche

meccaniche. Dosaggio per 1

m

3

di malta cementizia (300

kg cemento x m

3

).

����*LXQWR��GL��GLODWD]LRQH

Giunto di dilatazione termica

in polietilene ad alta densità

con base adesiva.

pannello, per curve a raggio

stretto.

����&XUYD��GL��VRVWHJQR

Curva rigida a 90° prodotta

in materiale plastico atta a

guidare e proteggere il tubo

radiante nell’attraversamento

del solaio e nel collegamento

����&OLSV��GL��ÀVVDJJLR��SLDQD

Clips piane, prodotte in ma-

teriale plastico rinforzato per

LO��ÀVVDJJLR��D��SHQHWUD]LRQH��GHL��

tubi radianti alle bugne del al collettore di distribuzione.

PREZZI INDICATIVI DI LISTINO AL M

2

Sistema Hi Tech Passo

€/m

2

con tubo

€/m

2

con tubo

Incidenza

Incidenza

Incidenza

Tempo medio

Thermopex-c

Thermope-rt

coll. Full Black

coll. Nichel

coll. Top Nichel

di posa per m

2

Hi-Tech Film

10

33,61

30,91

7,37

7,52

8,30

11

15

27,28

25,52

5,45

5,56

6,14

9

20 24,56

23,21

5,14

5,25

5,79

8

Hi-Tech Mini

10 35,81

33,11

7,37

7,52

8,30

11

15

29,48

27,72

5,45

5,56

6,14

9

20

26,76

25,41

5,14

5,25

5,79

8

Hi-Tech 20

10 38,41

35,61

7,37

7,52

8,30

11

15

31,98

30,22

5,45

5,56

6,14

9

20

29,26

27,91

5,14

5,25

5,79

8

Hi-Tech 30

10 40,11

37,41

7,37

7,52

8,30

11

15

33,78

32,02

5,45

5,56

6,14

9

20

31,06

29,71

5,14

5,25

5,79

8

Hi-Tech 40

10 43,11

40,11

7,37

7,52

8,30

11

15

36,78

35,02

5,45

5,56

6,14

9

20

34,06

32,71

5,14

5,25

5,79

8

Hi-Tech 50

10 45,61

42,91

7,37

7,52

8,30

11

15

39,28

37,52

5,45

5,56

6,14

9

20 36,56

35,21

5,14

5,25

5,79

8

I prezzi sono comprensivi di: Pannello, tubo in polietilene Ø17x2 mm, banda perimetrale, additivo per massetto sp.45 mm.

L’incidenza collettore FULL-BLACK 1” è comprensiva di: valvole a sfera, collettore, bocchettoni, raccordi per il tubo, curve, cassetta ad incasso.

L’incidenza collettore NICHEL è comprensiva di: valvole a sfera, collettore, raccordi intermedi, raccordi per il tubo, curve, cassetta ad incasso.

N.B.: L’incidenza del collettore è stata calcolata considerando come riferimento il valore del 7 attacchi rapportato ai vari passi.

Pertanto i prezzi al mq sono da considerarsi puramente indicativi.
