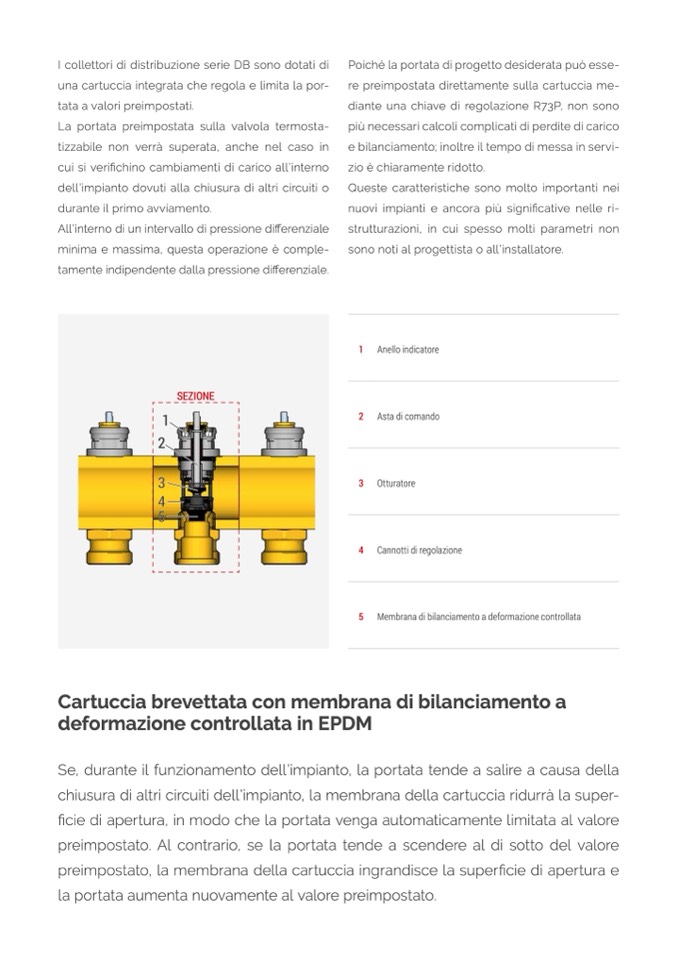

I collettori di distribuzione serie DB sono dotati di

una cartuccia integrata che regola e limita la por-

tata a valori preimpostati.

La portata preimpostata sulla valvola termosta-

tizzabile non verrà superata, anche nel caso in

cui si verifichino cambiamenti di carico all’interno

dell’impianto dovuti alla chiusura di altri circuiti o

durante il primo avviamento.

All’interno di un intervallo di pressione differenziale

minima e massima, questa operazione è comple-

tamente indipendente dalla pressione differenziale.

Poiché la portata di progetto desiderata può esse-

re preimpostata direttamente sulla cartuccia me-

diante una chiave di regolazione R73P, non sono

più necessari calcoli complicati di perdite di carico

e bilanciamento; inoltre il tempo di messa in servi-

zio è chiaramente ridotto.

Queste caratteristiche sono molto importanti nei

nuovi impianti e ancora più significative nelle ri-

strutturazioni, in cui spesso molti parametri non

sono noti al progettista o all’installatore.

1 Anello indicatore

2 Asta di comando

3 Otturatore

4 Cannotti di regolazione

5 Membrana di bilanciamento a deformazione controllata

SEZIONE

1

2

3

4

5

Cartuccia brevettata con membrana di bilanciamento a

deformazione controllata in EPDM

Se, durante il funzionamento dell’impianto, la portata tende a salire a causa della

chiusura di altri circuiti dell’impianto, la membrana della cartuccia ridurr

à la super-

ficie di apertura, in modo che la portata venga automaticamente limitata al valore

preimpostato. Al contrario, se la portata tende a scendere al di sotto del valore

preimpostato, la membrana della cartuccia ingrandisce la superficie di apertura e

la portata aumenta nuovamente al valore preimpostato.
