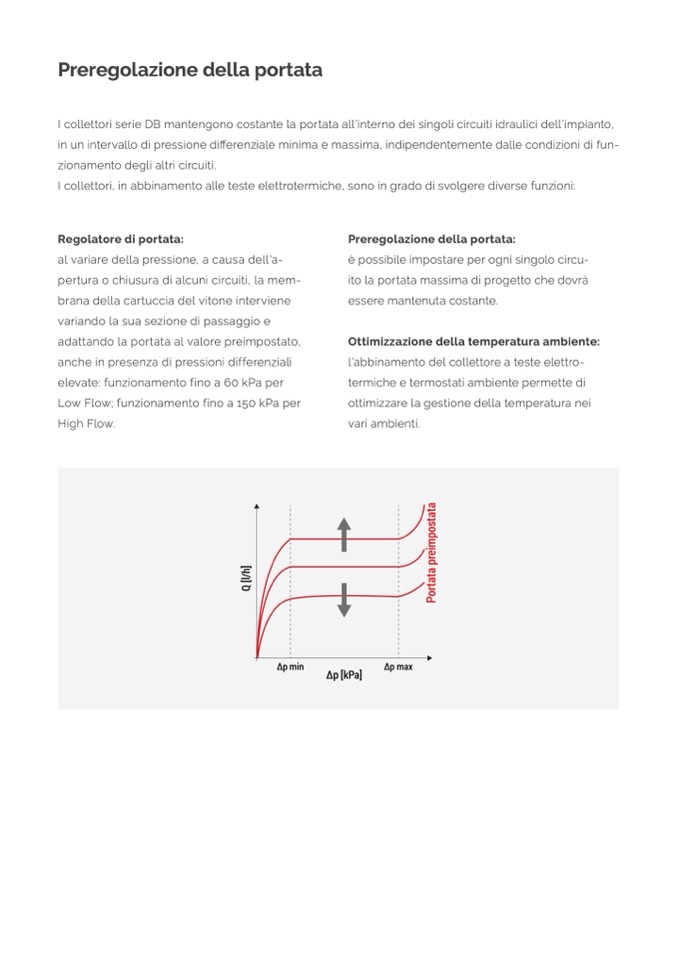

Preregolazione della portata

I collettori serie DB mantengono costante la portata all'interno dei singoli circuiti idraulici dell’impianto,

in un intervallo di pressione differenziale minima e massima, indipendentemente dalle condizioni di fun-

zionamento degli altri circuiti.

I collettori, in abbinamento alle teste elettrotermiche, sono in grado di svolgere diverse funzioni:

Regolatore di portata:

al variare della pressione, a causa dell’a-

pertura o chiusura di alcuni circuiti, la mem-

brana della cartuccia del vitone interviene

variando la sua sezione di passaggio e

adattando la portata al valore preimpostato,

anche in presenza di pressioni differenziali

elevate: funzionamento fino a 60 kPa per

Low Flow; funzionamento fino a 150 kPa per

High Flow.

Preregolazione della portata:

è possibile impostare per ogni singolo circu-

ito la portata massima di progetto che dovrà

essere mantenuta costante.

Ottimizzazione della temperatura ambiente:

l'abbinamento del collettore a teste elettro-

termiche e termostati ambiente permette di

ottimizzare la gestione della temperatura nei

vari ambienti.

Q

[

l

/

h

]

P

o

r

t

a

t

a

p

r

e

i

m

p

o

s

t

a

t

a

∆p min

∆p [kPa]

∆p max
