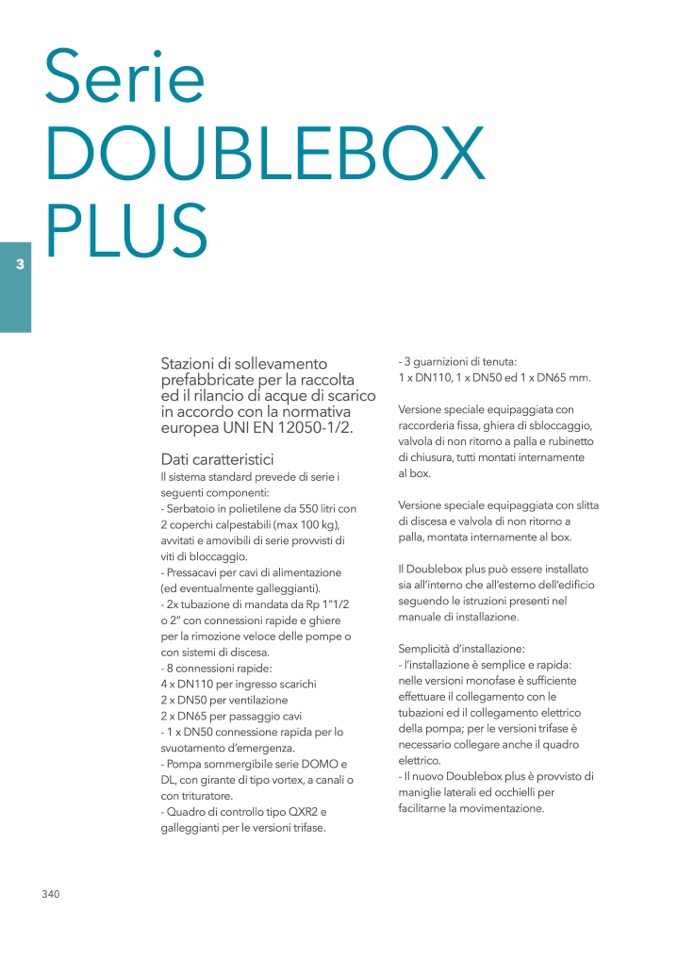

3

Serie

DOUBLEBOX

PLUS

340

Stazioni di sollevamento

prefabbricate per la raccolta

ed il rilancio di acque di scarico

in accordo con la normativa

europea UNI EN 12050-1/2.

Dati caratteristici

Il sistema standard prevede di serie i

seguenti componenti:

- Serbatoio in polietilene da 550 litri con

2 coperchi calpestabili (max 100 kg),

avvitati e amovibili di serie provvisti di

viti di bloccaggio.

- Pressacavi per cavi di alimentazione

(ed eventualmente galleggianti).

- 2x tubazione di mandata da Rp 1”1/2

o 2” con connessioni rapide e ghiere

per la rimozione veloce delle pompe o

con sistemi di discesa.

- 8 connessioni rapide:

4 x DN110 per ingresso scarichi

2 x DN50 per ventilazione

2 x DN65 per passaggio cavi

- 1 x DN50 connessione rapida per lo

svuotamento d’emergenza.

- Pompa sommergibile serie DOMO e

DL, con girante di tipo vortex, a canali o

con trituratore.

- Quadro di controllo tipo QXR2 e

galleggianti per le versioni trifase.

- 3 guarnizioni di tenuta:

1xDN110,1xDN50ed1xDN65mm.

Versione speciale equipaggiata con

raccorderia fissa, ghiera di sbloccaggio,

valvola di non ritorno a palla e rubinetto

di chiusura, tutti montati internamente

al box.

Versione speciale equipaggiata con slitta

di discesa e valvola di non ritorno a

palla, montata internamente al box.

Il Doublebox plus può essere installato

sia all’interno che all’esterno dell’edificio

seguendo le istruzioni presenti nel

manuale di installazione.

Semplicità d’installazione:

- l’installazione è semplice e rapida:

nelle versioni monofase è sufficiente

effettuare il collegamento con le

tubazioni ed il collegamento elettrico

della pompa; per le versioni trifase è

necessario collegare anche il quadro

elettrico.

- Il nuovo Doublebox plus è provvisto di

maniglie laterali ed occhielli per

facilitarne la movimentazione.
