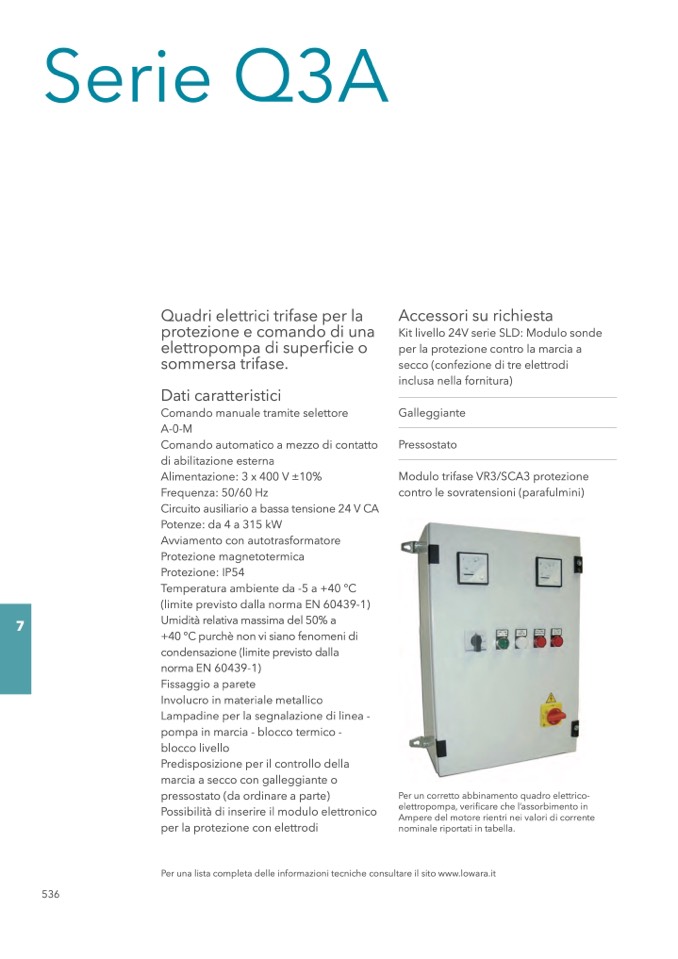

Serie Q3A

Quadri elettrici trifase per la

protezione e comando di una

elettropompa di superficie o

sommersa trifase.

Dati caratteristici

Comando manuale tramite selettore

A-0-M

Comando automatico a mezzo di contatto

di abilitazione esterna

Alimentazione: 3 x 400 V ±10%

Frequenza: 50/60 Hz

Circuito ausiliario a bassa tensione 24 V CA

Potenze: da 4 a 315 kW

Avviamento con autotrasformatore

Protezione magnetotermica

Protezione: IP54

Temperatura ambiente da -5 a +40 °C

(limite previsto dalla norma EN 60439-1)

Umidità relativa massima del 50% a

+40 °C purchè non vi siano fenomeni di

condensazione (limite previsto dalla

norma EN 60439-1)

Fissaggio a parete

Involucro in materiale metallico

Lampadine per la segnalazione di linea -

pompa in marcia - blocco termico -

blocco livello

Predisposizione per il controllo della

marcia a secco con galleggiante o

pressostato (da ordinare a parte)

Possibilità di inserire il modulo elettronico

per la protezione con elettrodi

Accessori su richiesta

Kit livello 24V serie SLD: Modulo sonde

per la protezione contro la marcia a

secco (confezione di tre elettrodi

inclusa nella fornitura)

Galleggiante

Pressostato

Modulo trifase VR3/SCA3 protezione

contro le sovratensioni (parafulmini)

Per un corretto abbinamento quadro elettrico-

elettropompa, verificare che l’assorbimento in

Ampere del motore rientri nei valori di corrente

nominale riportati in tabella.

536

Per una lista completa delle informazioni tecniche consultare il sito www.lowara.it
