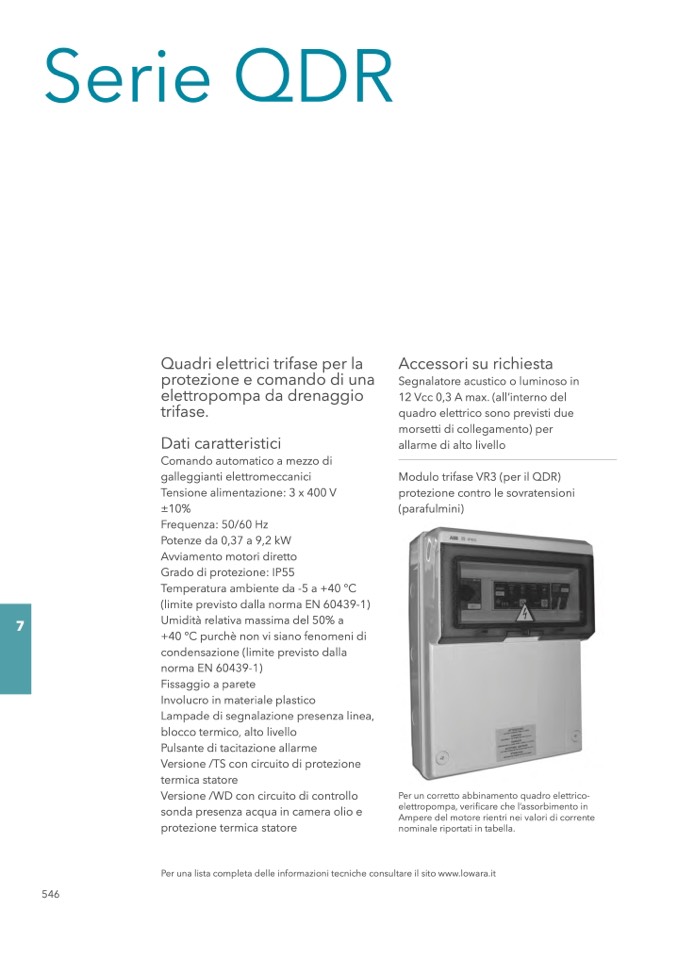

Serie QDR

Quadri elettrici trifase per la

protezione e comando di una

elettropompa da drenaggio

trifase.

Dati caratteristici

Comando automatico a mezzo di

galleggianti elettromeccanici

Tensione alimentazione: 3 x 400 V

±10%

Frequenza: 50/60 Hz

Potenze da 0,37 a 9,2 kW

Avviamento motori diretto

Grado di protezione: IP55

Temperatura ambiente da -5 a +40 °C

(limite previsto dalla norma EN 60439-1)

Umidità relativa massima del 50% a

+40 °C purchè non vi siano fenomeni di

condensazione (limite previsto dalla

norma EN 60439-1)

Fissaggio a parete

Involucro in materiale plastico

Lampade di segnalazione presenza linea,

blocco termico, alto livello

Pulsante di tacitazione allarme

Versione /TS con circuito di protezione

termica statore

Versione /WD con circuito di controllo

sonda presenza acqua in camera olio e

protezione termica statore

Accessori su richiesta

Segnalatore acustico o luminoso in

12 Vcc 0,3 A max. (all’interno del

quadro elettrico sono previsti due

morsetti di collegamento) per

allarme di alto livello

Modulo trifase VR3 (per il QDR)

protezione contro le sovratensioni

(parafulmini)

546

Per una lista completa delle informazioni tecniche consultare il sito www.lowara.it

Per un corretto abbinamento quadro elettrico-

elettropompa, verificare che l’assorbimento in

Ampere del motore rientri nei valori di corrente

nominale riportati in tabella.
