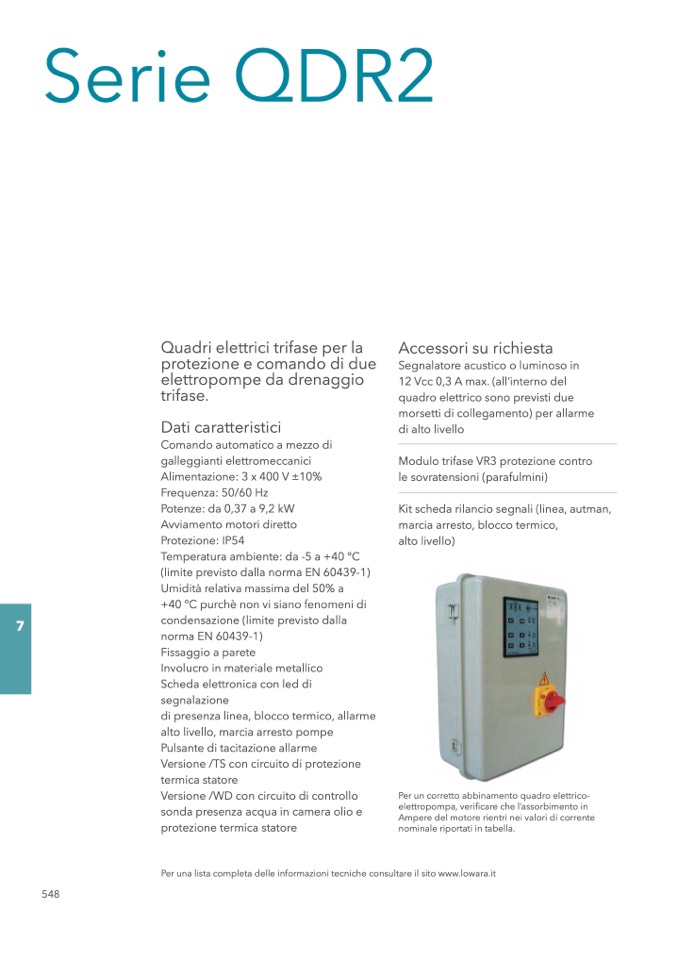

Serie QDR2

Quadri elettrici trifase per la

protezione e comando di due

elettropompe da drenaggio

trifase.

Dati caratteristici

Comando automatico a mezzo di

galleggianti elettromeccanici

Alimentazione: 3 x 400 V ±10%

Frequenza: 50/60 Hz

Potenze: da 0,37 a 9,2 kW

Avviamento motori diretto

Protezione: IP54

Temperatura ambiente: da -5 a +40 °C

(limite previsto dalla norma EN 60439-1)

Umidità relativa massima del 50% a

+40 °C purchè non vi siano fenomeni di

condensazione (limite previsto dalla

norma EN 60439-1)

Fissaggio a parete

Involucro in materiale metallico

Scheda elettronica con led di

segnalazione

di presenza linea, blocco termico, allarme

alto livello, marcia arresto pompe

Pulsante di tacitazione allarme

Versione /TS con circuito di protezione

termica statore

Versione /WD con circuito di controllo

sonda presenza acqua in camera olio e

protezione termica statore

Accessori su richiesta

Segnalatore acustico o luminoso in

12 Vcc 0,3 A max. (all’interno del

quadro elettrico sono previsti due

morsetti di collegamento) per allarme

di alto livello

Modulo trifase VR3 protezione contro

le sovratensioni (parafulmini)

Kit scheda rilancio segnali (linea, autman,

marcia arresto, blocco termico,

alto livello)

Per un corretto abbinamento quadro elettrico-

elettropompa, verificare che l’assorbimento in

Ampere del motore rientri nei valori di corrente

nominale riportati in tabella.

548

Per una lista completa delle informazioni tecniche consultare il sito www.lowara.it
