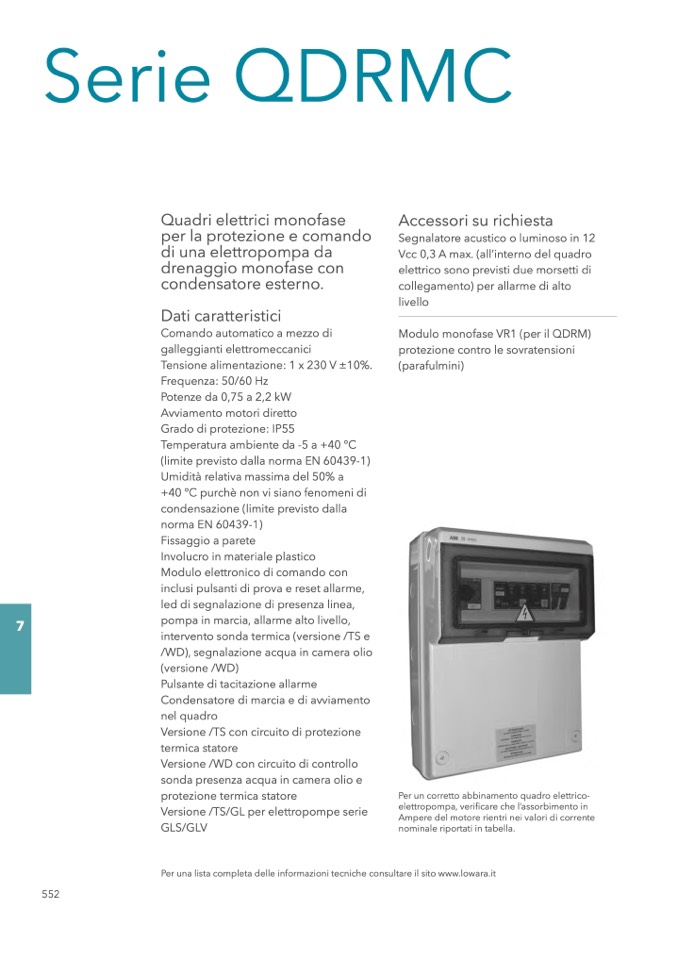

Serie QDRMC

Quadri elettrici monofase

per la protezione e comando

di una elettropompa da

drenaggio monofase con

condensatore esterno.

Dati caratteristici

Comando automatico a mezzo di

galleggianti elettromeccanici

Tensione alimentazione: 1 x 230 V ±10%.

Frequenza: 50/60 Hz

Potenze da 0,75 a 2,2 kW

Avviamento motori diretto

Grado di protezione: IP55

Temperatura ambiente da -5 a +40 °C

(limite previsto dalla norma EN 60439-1)

Umidità relativa massima del 50% a

+40 °C purchè non vi siano fenomeni di

condensazione (limite previsto dalla

norma EN 60439-1)

Fissaggio a parete

Involucro in materiale plastico

Modulo elettronico di comando con

inclusi pulsanti di prova e reset allarme,

led di segnalazione di presenza linea,

pompa in marcia, allarme alto livello,

intervento sonda termica (versione /TS e

/WD), segnalazione acqua in camera olio

(versione /WD)

Pulsante di tacitazione allarme

Condensatore di marcia e di avviamento

nel quadro

Versione /TS con circuito di protezione

termica statore

Versione /WD con circuito di controllo

sonda presenza acqua in camera olio e

protezione termica statore

Versione /TS/GL per elettropompe serie

GLS/GLV

Accessori su richiesta

Segnalatore acustico o luminoso in 12

Vcc 0,3 A max. (all’interno del quadro

elettrico sono previsti due morsetti di

collegamento) per allarme di alto

livello

Modulo monofase VR1 (per il QDRM)

protezione contro le sovratensioni

(parafulmini)

552

Per una lista completa delle informazioni tecniche consultare il sito www.lowara.it

Per un corretto abbinamento quadro elettrico-

elettropompa, verificare che l’assorbimento in

Ampere del motore rientri nei valori di corrente

nominale riportati in tabella.
