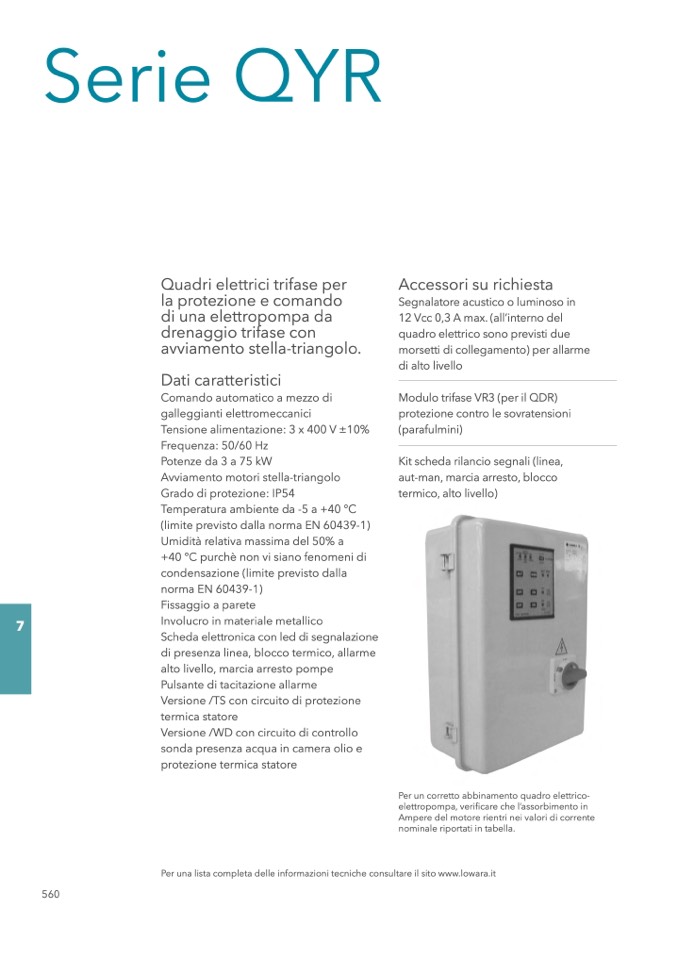

Serie QYR
Quadri elettrici trifase per
la protezione e comando
di una elettropompa da
drenaggio trifase con
avviamento stella-triangolo.
Dati caratteristici
Comando automatico a mezzo di
galleggianti elettromeccanici
Tensione alimentazione: 3 x 400 V ±10%
Frequenza: 50/60 Hz
Potenze da 3 a 75 kW
Avviamento motori stella-triangolo
Grado di protezione: IP54
Temperatura ambiente da -5 a +40 °C
(limite previsto dalla norma EN 60439-1)
Umidità relativa massima del 50% a
+40 °C purchè non vi siano fenomeni di
condensazione (limite previsto dalla
norma EN 60439-1)
Fissaggio a parete
Involucro in materiale metallico
Scheda elettronica con led di segnalazione
di presenza linea, blocco termico, allarme
alto livello, marcia arresto pompe
Pulsante di tacitazione allarme
Versione /TS con circuito di protezione
termica statore
Versione /WD con circuito di controllo
sonda presenza acqua in camera olio e
protezione termica statore
Accessori su richiesta
Segnalatore acustico o luminoso in
12 Vcc 0,3 A max. (all’interno del
quadro elettrico sono previsti due
morsetti di collegamento) per allarme
di alto livello
Modulo trifase VR3 (per il QDR)
protezione contro le sovratensioni
(parafulmini)
Kit scheda rilancio segnali (linea,
aut-man, marcia arresto, blocco
termico, alto livello)
560
Per una lista completa delle informazioni tecniche consultare il sito www.lowara.it
Per un corretto abbinamento quadro elettrico-
elettropompa, verificare che l’assorbimento in
Ampere del motore rientri nei valori di corrente
nominale riportati in tabella.
