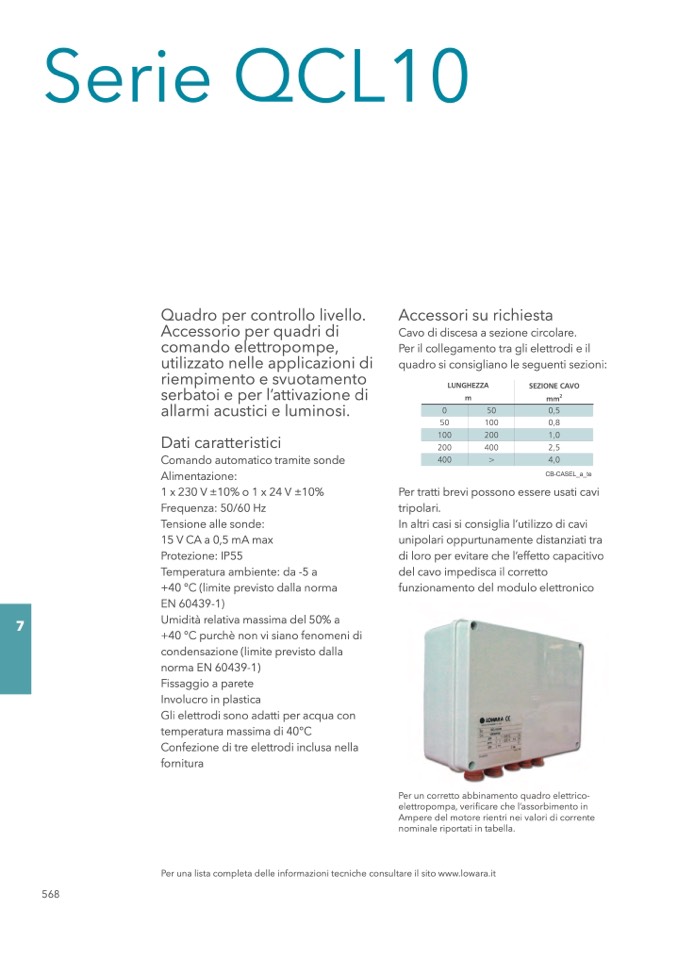

Serie QCL10
Quadro per controllo livello.
Accessorio per quadri di
comando elettropompe,
utilizzato nelle applicazioni di
riempimento e svuotamento
serbatoi e per l’attivazione di
allarmi acustici e luminosi.
Dati caratteristici
Comando automatico tramite sonde
Alimentazione:
1 x 230 V ±10% o 1 x 24 V ±10%
Frequenza: 50/60 Hz
Tensione alle sonde:
15 V CA a 0,5 mA max
Protezione: IP55
Temperatura ambiente: da -5 a
+40 °C (limite previsto dalla norma
EN 60439-1)
Umidità relativa massima del 50% a
+40 °C purchè non vi siano fenomeni di
condensazione (limite previsto dalla
norma EN 60439-1)
Fissaggio a parete
Involucro in plastica
Gli elettrodi sono adatti per acqua con
temperatura massima di 40°C
Confezione di tre elettrodi inclusa nella
fornitura
Accessori su richiesta
Cavo di discesa a sezione circolare.
Per il collegamento tra gli elettrodi e il
quadro si consigliano le seguenti sezioni:
LUNGHEZZA
m
50
200
SEZIONE CAVO
mm
2
0,8
2,5
CB-CASEL_a_te
Per tratti brevi possono essere usati cavi
tripolari.
In altri casi si consiglia l’utilizzo di cavi
unipolari oppurtunamente distanziati tra
di loro per evitare che l’effetto capacitivo
del cavo impedisca il corretto
funzionamento del modulo elettronico
568
Per una lista completa delle informazioni tecniche consultare il sito www.lowara.it
Per un corretto abbinamento quadro elettrico-
elettropompa, verificare che l’assorbimento in
Ampere del motore rientri nei valori di corrente
nominale riportati in tabella.
