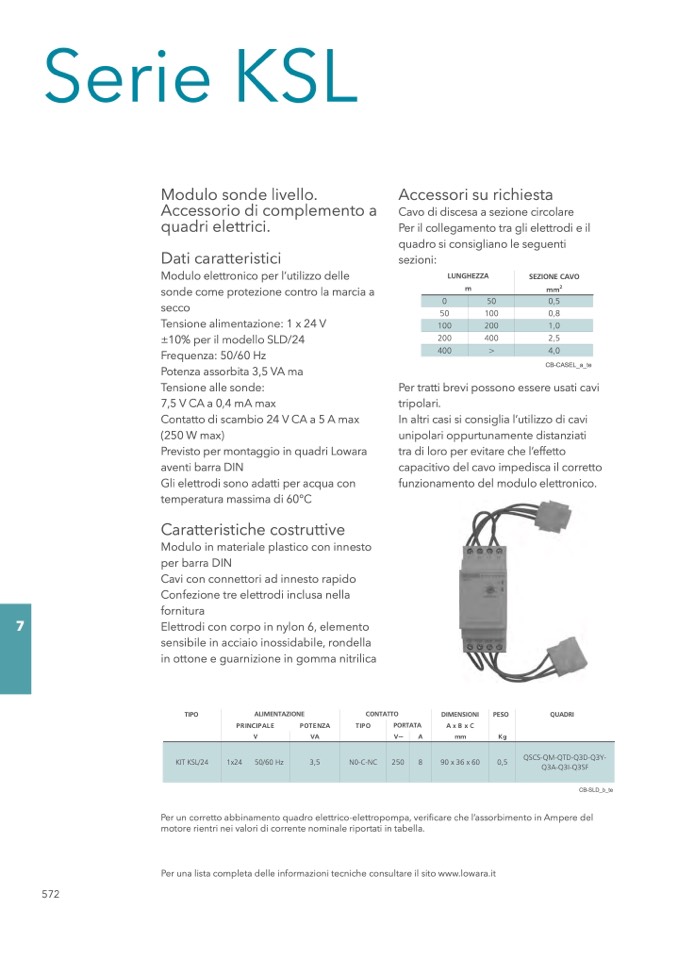

Serie KSL

Modulo sonde livello.

Accessorio di complemento a

quadri elettrici.

Dati caratteristici

Modulo elettronico per l’utilizzo delle

sonde come protezione contro la marcia a

secco

Tensione alimentazione: 1 x 24 V

±10% per il modello SLD/24

Frequenza: 50/60 Hz

Potenza assorbita 3,5 VA ma

Tensione alle sonde:

7,5 V CA a 0,4 mA max

Contatto di scambio 24 V CA a 5 A max

(250 W max)

Previsto per montaggio in quadri Lowara

aventi barra DIN

Gli elettrodi sono adatti per acqua con

temperatura massima di 60°C

Caratteristiche costruttive

Modulo in materiale plastico con innesto

per barra DIN

Cavi con connettori ad innesto rapido

Confezione tre elettrodi inclusa nella

fornitura

Elettrodi con corpo in nylon 6, elemento

sensibile in acciaio inossidabile, rondella

in ottone e guarnizione in gomma nitrilica

TIPO

ALIMENTAZIONE

CONTATTO

PRINCIPALE

POTENZA

TIPO

PORTATA

Accessori su richiesta

Cavo di discesa a sezione circolare

Per il collegamento tra gli elettrodi e il

quadro si consigliano le seguenti

sezioni:

LUNGHEZZA

m

50

200

SEZIONE CAVO

mm

2

0,8

2,5

CB-CASEL_a_te

Per tratti brevi possono essere usati cavi

tripolari.

In altri casi si consiglia l’utilizzo di cavi

unipolari oppurtunamente distanziati

tra di loro per evitare che l’effetto

capacitivo del cavo impedisca il corretto

funzionamento del modulo elettronico.

DIMENSIONI

PESO

A x B x C

QUADRI

572

V

VA

V

~

A

m

m

Kg

Per un corretto abbinamento quadro elettrico-elettropompa, verificare che l’assorbimento in Ampere del

motore rientri nei valori di corrente nominale riportati in tabella.

Per una lista completa delle informazioni tecniche consultare il sito www.lowara.it

CB-SLD_b_te
