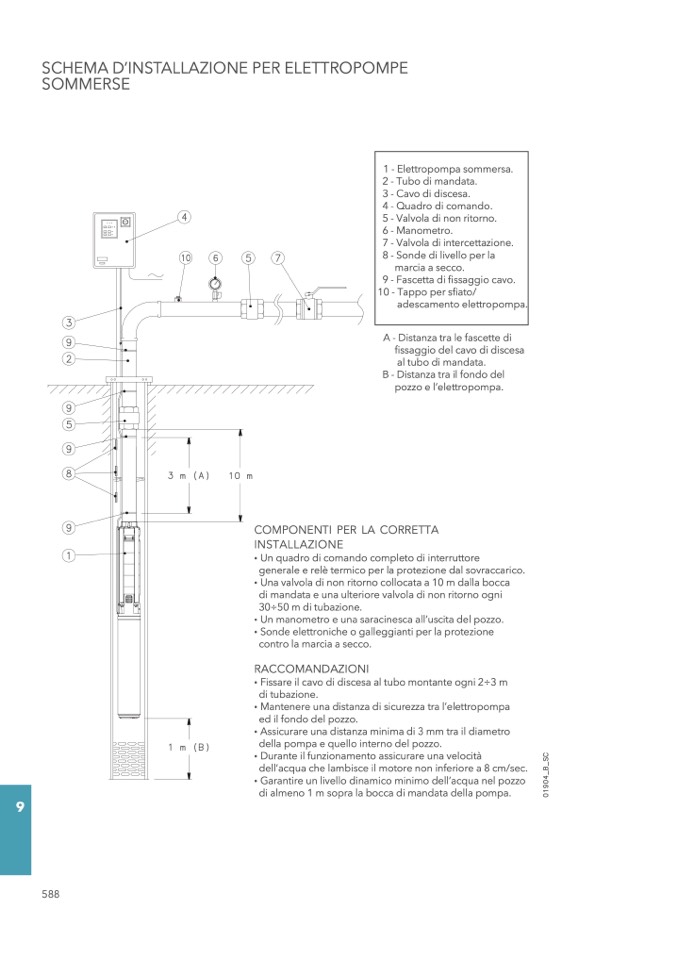

SCHEMA D’INSTALLAZIONE PER ELETTROPOMPE

SOMMERSE

1 - Elettropompa sommersa.

2 - Tubo di mandata.

3 - Cavo di discesa.

4 - Quadro di comando.

5 - Valvola di non ritorno.

6 - Manometro.

7 - Valvola di intercettazione.

8 - Sonde di livello per la

marcia a secco.

9 - Fascetta di fissaggio cavo.

10 - Tappo per sfiato/

adescamento elettropompa.

A - Distanza tra le fascette di

fissaggio del cavo di discesa

al tubo di mandata.

B - Distanza tra il fondo del

pozzo e l’elettropompa.

COMPONENTI PER LA CORRETTA

INSTALLAZIONE

� Un quadro di comando completo di interruttore

generale e relè termico per la protezione dal sovraccarico.

� Una valvola di non ritorno collocata a 10 m dalla bocca

di mandata e una ulteriore valvola di non ritorno ogni

30÷50 m di tubazione.

� Un manometro e una saracinesca all’uscita del pozzo.

� Sonde elettroniche o galleggianti per la protezione

contro la marcia a secco.

RACCOMANDAZIONI

� Fissare il cavo di discesa al tubo montante ogni 2÷3 m

di tubazione.

� Mantenere una distanza di sicurezza tra l’elettropompa

ed il fondo del pozzo.

� Assicurare una distanza minima di 3 mm tra il diametro

della pompa e quello interno del pozzo.

� Durante il funzionamento assicurare una velocità

dell’acqua che lambisce il motore non inferiore a 8 cm/sec.

� Garantire un livello dinamico minimo dell’acqua nel pozzo

di almeno 1 m sopra la bocca di mandata della pompa.
