L’acqua viene normalmente fornita da reti di distribuzione pubblica la cui pressione è in molti casi sufficiente per un
corretto funzionamento delle apparecchiature idriche e sanitarie presso gli utenti.
Quando la pressione risulta insufficiente vengono impiegati i gruppi di pressurizzazione, la cui funzione è di elevare
la pressione garantendo un valore minimo accettabile ai punti di prelievo più lontani. Quindi l’alimentazione idrica
di un edificio, di un gruppo di edi
fici o di un impianto in genere, può ritenersi corretta quando tutti i punti
dell’utenza sono in grado di erogare la quantità d’acqua richiesta.
Modi di collegamento del gruppo (Lato aspirazione)
L’alimentazione idrica di un gruppo di pressurizzazione avviene in due modi:
1 - Interponendo tra la presa di derivazione utente ed il gruppo una vasca di prima raccolta (collegamento indiretto
fig. 7.1.1).
2 - Collegamento del gruppo direttamente tra la presa di derivazione utente e l’impianto (collegamento diretto fig.
7.1.1).
Il collegamento indiretto non permette di sfruttare la pressione della rete idrica quindi necessita di pompe con
maggiore prevalenza.
Il collegamento diretto consente di utilizzare la pressione della rete idrica purché l’oscillazione della pressione (Δp)
non sia maggiore di 1 bar.
In caso contrario, per il corretto funzionamento del gruppo, bisogna installare un riduttore di pressione.

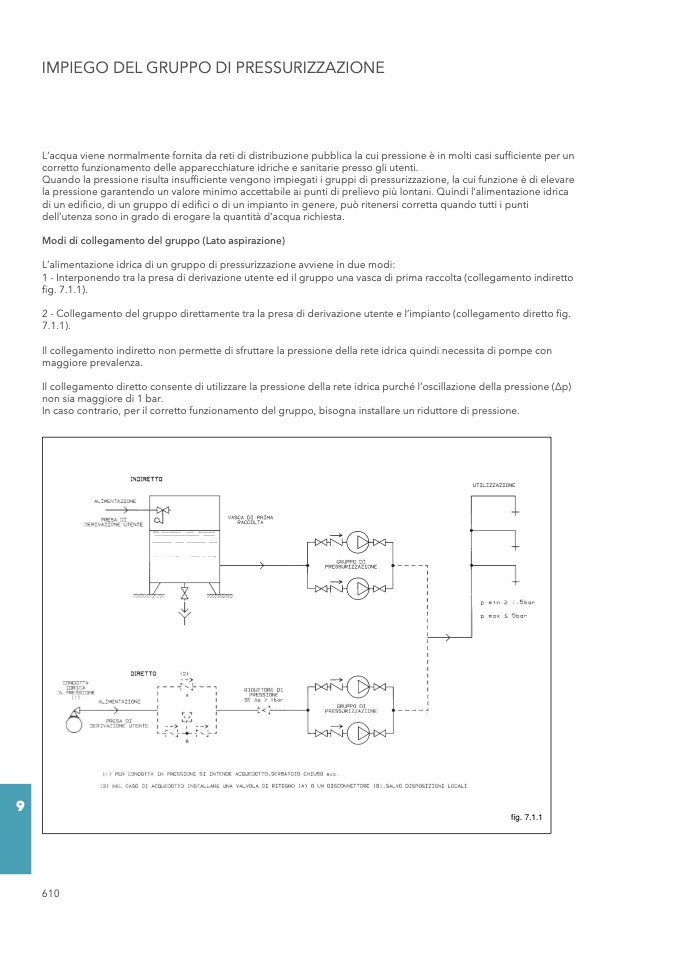

fig. 7.1.1
