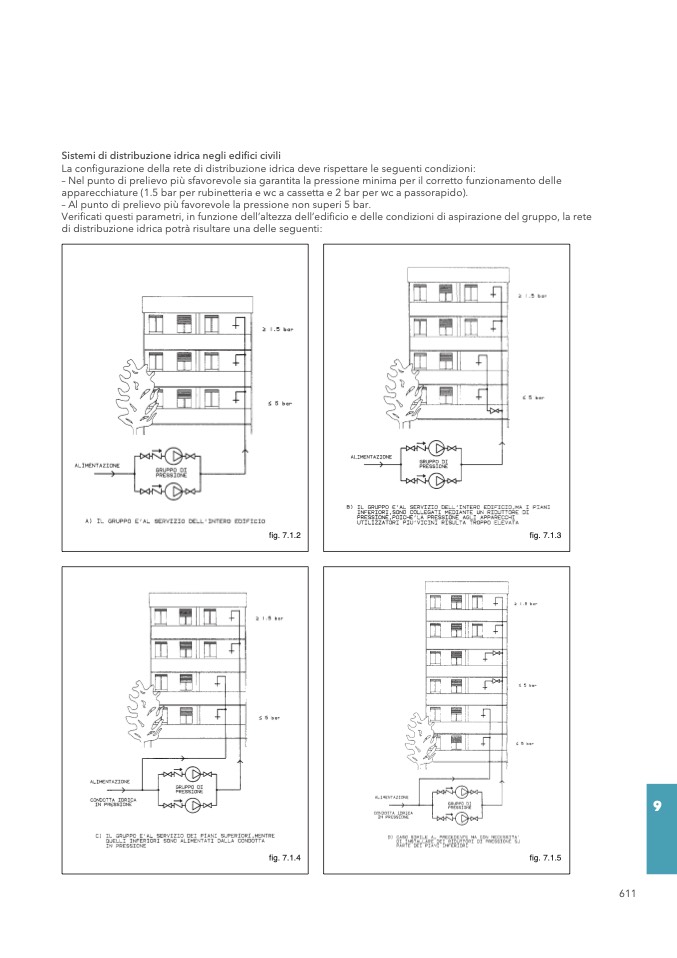

Sistemi di distribuzione idrica negli edifici civili

La configurazione della rete di distribuzione idrica deve rispettare le seguenti condizioni:

– Nel punto di prelievo più sfavorevole sia garantita la pressione minima per il corretto funzionamento delle

apparecchiature (1.5 bar per rubinetteria e wc a cassetta e 2 bar per wc a passorapido).

– Al punto di prelievo più favorevole la pressione non superi 5 bar.

Verificati questi parametri, in funzione dell’altezza dell’edificio e delle condizioni di aspirazione del gruppo, la rete

di distribuzione idrica potrà risultare una delle seguenti:

fig. 7.1.2

fig. 7.1.3

fig. 7.1.4

fig. 7.1.5

611

9
