Aspirazione a livello

La prevalenza totale (H tot) di erogazione del gruppo è

data dalla somma di :

- He : dislivello geodetico tra il gruppo e il punto più

lontano.

- Hc : somma di tutte le perdite di carico lungo le

tubazioni, valvole, filtri,...

- Hr : pressione richiesta nel punto pi

ù sfavorevole.

Aspirazione con battente positivo

La prevalenza totale (H tot) di erogazione del gruppo

deve essere diminuita del valore di pressione in ingresso

(Hi) che fornisce un battente positivo.

Aspirazione con battente negativo

Nel caso di aspirazione da vasca interrata o pozzo la prevalenza

totale (H tot) di erogazione del gruppo deve

essere aumentata del valore di altezza d’aspirazione (Ha).

In questo caso valutare con attenzione l’altezza Ha, un

valore eccessivo o un tubo d’aspirazione sottodimensionato

possono causare cavitazione o perdita d’innesco

della pompa.

H tot = He+Hc+Hr

H tot = He+Hc+Hr- Hi

H tot = He+Hc+Hr+ Ha

9

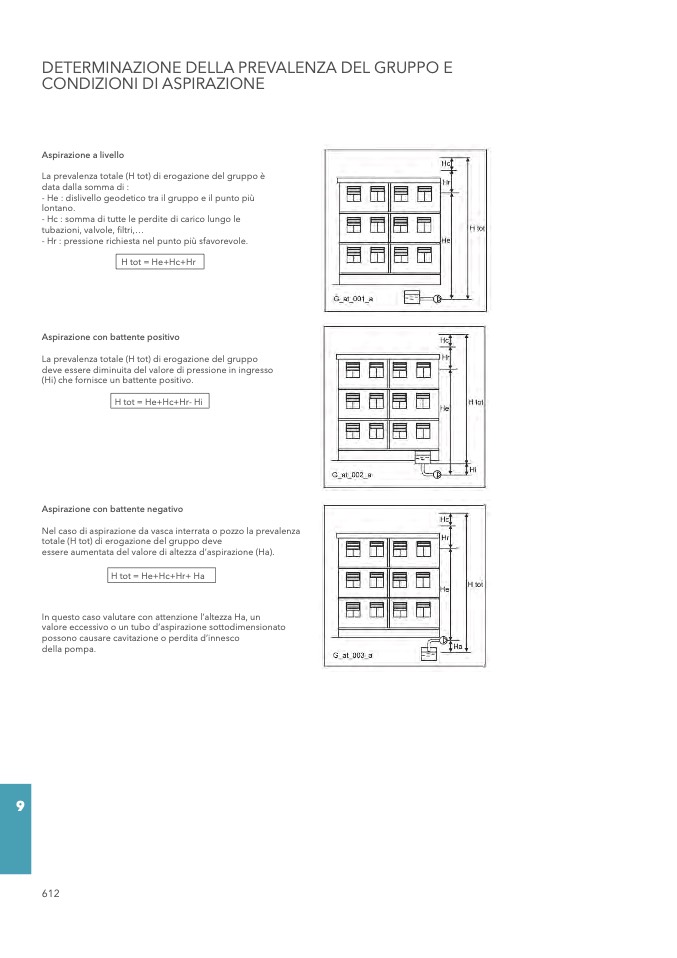

DETERMINAZIONE DELLA PREVALENZA DEL GRUPPO E

CONDIZIONI DI ASPIRAZIONE
