TECEdrainpoint S

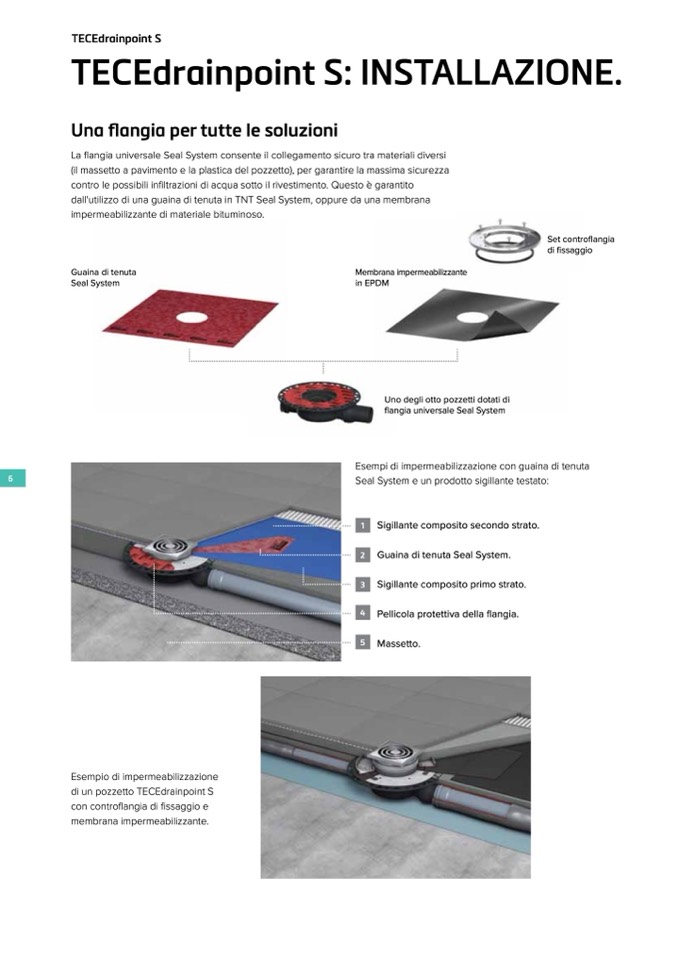

TECEdrainpoint S: inSTallazionE.

una flangia per tutte le soluzioni

La flangia universale Seal System consente il collegamento sicuro tra materiali diversi

(il massetto a pavimento e la plastica del pozzetto), per garantire la massima sicurezza

contro le possibili infiltrazioni di acqua sotto il rivestimento. Questo è garantito

dall'utilizzo di una guaina di tenuta in TNT Seal System, oppure da una membrana

impermeabilizzante di materiale bituminoso.

Guaina di tenuta

Seal System

Membrana impermeabilizzante

in EPDM

Uno degli otto pozzetti dotati di

flangia universale Seal System

Set controflangia

di fissaggio

Esempi di impermeabilizzazione con guaina di tenuta

Seal System e un prodotto sigillante testato:

Sigillante composito secondo strato.

Guaina di tenuta Seal System.

Sigillante composito primo strato.

Pellicola protettiva della flangia.

Massetto.

Esempio di impermeabilizzazione

di un pozzetto TECEdrainpoint S

con controflangia di fissaggio e

membrana impermeabilizzante.
