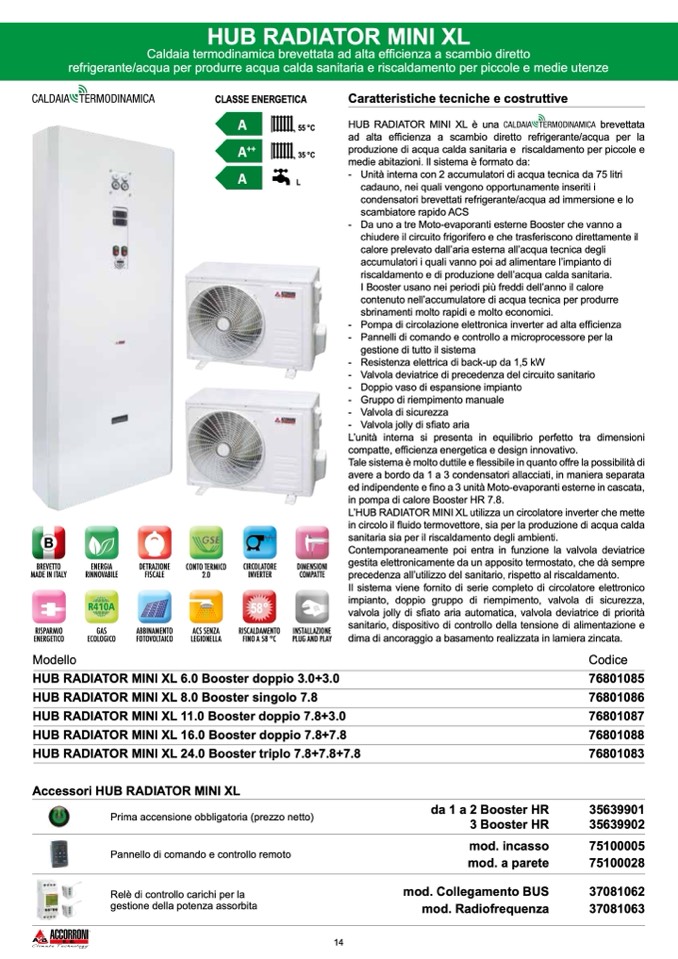

HUB RADIATOR MINI XL

Caldaia termodinamica brevettata ad alta efficienza a scambio diretto

refrigerante/acqua per produrre acqua calda sanitaria e riscaldamento per piccole e medie utenze

CLASSE ENERGETICA

Caratteristiche tecniche e costruttive

HUB RADIATOR MINI XL è una

brevettata

ad alta efficienza a scambio diretto refrigerante/acqua per la

produzione di acqua calda sanitaria e riscaldamento per piccole e

medie abitazioni. Il sistema è formato da:

- Unità interna con 2 accumulatori di acqua tecnica da 75 litri

cadauno, nei quali vengono opportunamente inseriti i

condensatori brevettati refrigerante/acqua ad immersione e lo

scambiatore rapido ACS

- Da uno a tre Moto-evaporanti esterne Booster che vanno a

chiudere il circuito frigorifero e che trasferiscono direttamente il

calore prelevato dall’aria esterna all’acqua tecnica degli

accumulatori i quali vanno poi ad alimentare l’impianto di

riscaldamento e di produzione dell’acqua calda sanitaria.

I Booster usano nei periodi più freddi dell’anno il calore

contenuto nell’accumulatore di acqua tecnica per produrre

sbrinamenti molto rapidi e molto economici.

- Pompa di circolazione elettronica inverter ad alta efficienza

- Pannelli di comando e controllo a microprocessore per la

gestione di tutto il sistema

- Resistenza elettrica di back-up da 1,5 kW

- Valvola deviatrice di precedenza del circuito sanitario

- Doppio vaso di espansione impianto

- Gruppo di riempimento manuale

- Valvola di sicurezza

- Valvola jolly di sfiato aria

L’unità interna si presenta in equilibrio perfetto tra dimensioni

compatte, efficienza energetica e design innovativo.

Tale sistema è molto duttile e flessibile in quanto offre la possibilità di

avere a bordo da 1 a 3 condensatori allacciati, in maniera separata

ed indipendente e fino a 3 unità Moto-evaporanti esterne in cascata,

in pompa di calore Booster HR 7.8.

L’HUB RADIATOR MINI XL utilizza un circolatore inverter che mette

in circolo il fluido termovettore, sia per la produzione di acqua calda

sanitaria sia per il riscaldamento degli ambienti.

Contemporaneamente poi entra in funzione la valvola deviatrice

gestita elettronicamente da un apposito termostato, che dà sempre

precedenza all’utilizzo del sanitario, rispetto al riscaldamento.

Il sistema viene fornito di serie completo di circolatore elettronico

impianto, doppio gruppo di riempimento, valvola di sicurezza,

valvola jolly di sfiato aria automatica, valvola deviatrice di priorità

sanitario, dispositivo di controllo della tensione di alimentazione e

dima di ancoraggio a basamento realizzata in lamiera zincata.

Codice

76801085

76801086

76801087

76801088

76801083

35639901

35639902

75100005

75100028

37081062

37081063

A

A

++

A

55 °C

35 °C

L

B

BREVETTO

MADE IN ITALY

RISPARMIO

ENERGETICO

Modello

ENERGIA

RINNOVABILE

GAS

ECOLOGICO

DETRAZIONE

FISCALE

ABBINAMENTO

FOTOVOLTAICO

CONTO TERMICO

2.0

ACS SENZA

LEGIONELLA

CIRCOLATORE

INVERTER

RISCALDAMENTO

FINO A 58 °C

DIMENSIONI

COMPATTE

INSTALLAZIONE

PLUG AND PLAY

58°

HUB RADIATOR MINI XL 6.0 Booster doppio 3.0+3.0

HUB RADIATOR MINI XL 8.0 Booster singolo 7.8

HUB RADIATOR MINI XL 11.0 Booster doppio 7.8+3.0

HUB RADIATOR MINI XL 16.0 Booster doppio 7.8+7.8

HUB RADIATOR MINI XL 24.0 Booster triplo 7.8+7.8+7.8

Accessori HUB RADIATOR MINI XL

Prima accensione obbligatoria (prezzo netto)

Pannello di comando e controllo remoto

Relè di controllo carichi per la

gestione della potenza assorbita

da 1 a 2 Booster HR

3 Booster HR

mod. incasso

mod. a parete

mod. Collegamento BUS

mod. Radiofrequenza

14
