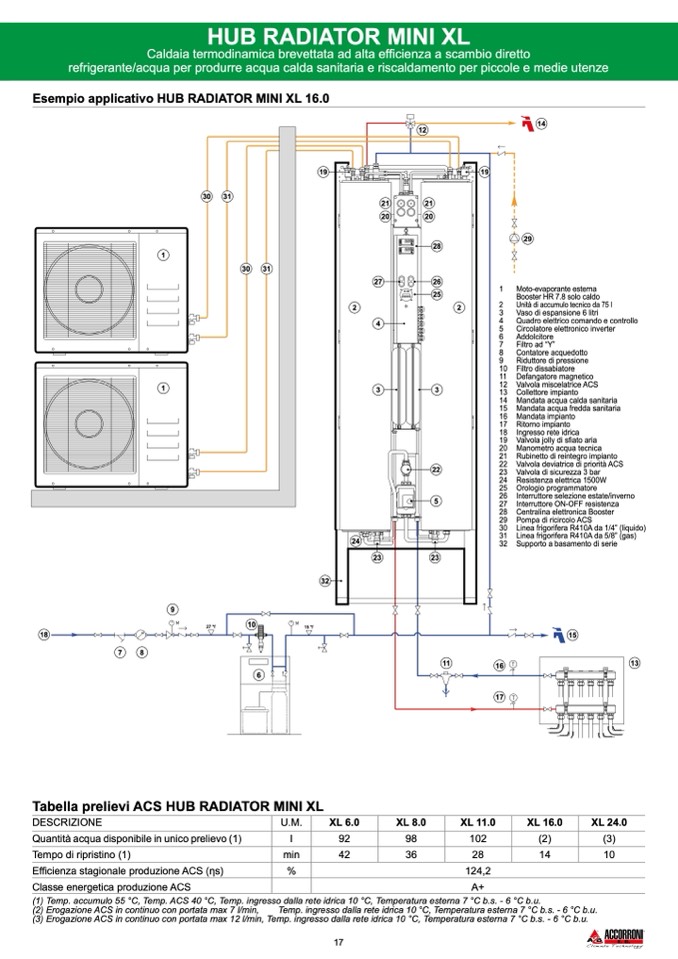

HUB RADIATOR MINI XL
Caldaia termodinamica brevettata ad alta efficienza a scambio diretto
refrigerante/acqua per produrre acqua calda sanitaria e riscaldamento per piccole e medie utenze
Esempio applicativo HUB RADIATOR MINI XL 16.0
7
8
1
1
30
31
9
Tabella prelievi ACS HUB RADIATOR MINI XL
XL 6.0
92
42
XL 8.0
98
36
17
XL 11.0
102
28
124,2
A+
XL 16.0
(2)
14
XL 24.0
(3)
10
DESCRIZIONE
Quantità acqua disponibile in unico prelievo (1)
Tempo di ripristino (1)
Efficienza stagionale produzione ACS (ηs)
Classe energetica produzione ACS
U.M.
l
min
%
30
31
21
20
27
(1) Temp. accumulo 55 °C, Temp. ACS 40 °C, Temp. ingresso dalla rete idrica 10 °C, Temperatura esterna 7 °C b.s. - 6 °C b.u.
(2) Erogazione ACS in continuo con portata max 7 l/min,
Temp. ingresso dalla rete idrica 10 °C, Temperatura esterna 7 °C b.s. - 6 °C b.u.
(3) Erogazione ACS in continuo con portata max 12 l/min, Temp. ingresso dalla rete idrica 10 °C, Temperatura esterna 7 °C b.s. - 6 °C b.u.
19
12
21
20
28
26
19
14
29
1 Moto-evaporante esterna
Booster HR 7.8 solo caldo
2
Unità di accumulo tecnico da 75 l
3 Vaso di espansione 6 litri
4 Quadro elettrico comando e controllo
5 Circolatore elettronico inverter
6 Addolcitore
7 Filtro ad “Y”
8 Contatore acquedotto
9 Riduttore di pressione
10 Filtro dissabiatore
11 Defangatore magnetico
12 Valvola miscelatrice ACS
13 Collettore impianto
14 Mandata acqua calda sanitaria
15 Mandata acqua fredda sanitaria
16 Mandata impianto
17 Ritorno impianto
18 Ingresso rete idrica
19 Valvola jolly di sfiato aria
20 Manometro acqua tecnica
21 Rubinetto di reintegro impianto
22 Valvola deviatrice di priorità ACS
23 Valvola di sicurezza 3 bar
24 Resistenza elettrica 1500W
25 Orologio programmatore
26 Interruttore selezione estate/inverno
27 Interruttore ON-OFF resistenza
28 Centralina elettronica Booster
29 Pompa di ricircolo ACS
30 Linea frigorifera R410A da 1/4” (liquido)
31 Linea frigorifera R410A da 5/8” (gas)
32 Supporto a basamento di serie
