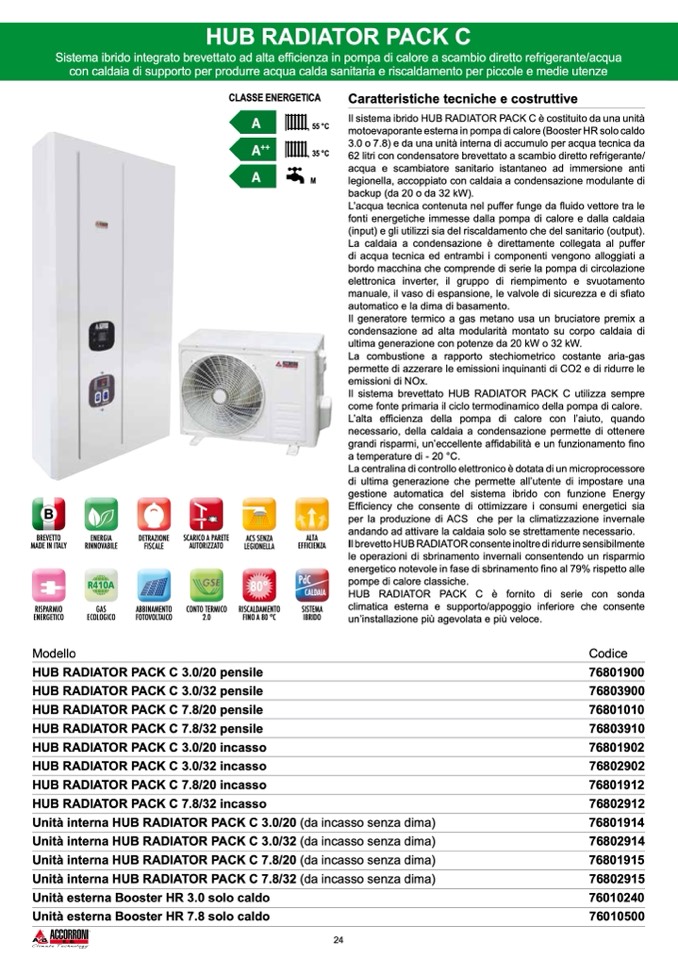

HUB RADIATOR PACK C
Sistema ibrido integrato brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua
con caldaia di supporto per produrre acqua calda sanitaria e riscaldamento per piccole e medie utenze
CLASSE ENERGETICA
Caratteristiche tecniche e costruttive
Il sistema ibrido HUB RADIATOR PACK C è costituito da una unità
motoevaporante esterna in pompa di calore (Booster HR solo caldo
3.0 o 7.8) e da una unità interna di accumulo per acqua tecnica da
62 litri con condensatore brevettato a scambio diretto refrigerante/
acqua e scambiatore sanitario istantaneo ad immersione anti
legionella, accoppiato con caldaia a condensazione modulante di
backup (da 20 o da 32 kW).
L’acqua tecnica contenuta nel puffer funge da fluido vettore tra le
fonti energetiche immesse dalla pompa di calore e dalla caldaia
(input) e gli utilizzi sia del riscaldamento che del sanitario (output).
La caldaia a condensazione è direttamente collegata al puffer
di acqua tecnica ed entrambi i componenti vengono alloggiati a
bordo macchina che comprende di serie la pompa di circolazione
elettronica inverter, il gruppo di riempimento e svuotamento
manuale, il vaso di espansione, le valvole di sicurezza e di sfiato
automatico e la dima di basamento.
Il generatore termico a gas metano usa un bruciatore premix a
condensazione ad alta modularità montato su corpo caldaia di
ultima generazione con potenze da 20 kW o 32 kW.
La combustione a rapporto stechiometrico costante aria-gas
permette di azzerare le emissioni inquinanti di CO2 e di ridurre le
emissioni di NOx.
Il sistema brevettato HUB RADIATOR PACK C utilizza sempre
come fonte primaria il ciclo termodinamico della pompa di calore.
L’alta efficienza della pompa di calore con l’aiuto, quando
necessario, della caldaia a condensazione permette di ottenere
grandi risparmi, un’eccellente affidabilità e un funzionamento fino
a temperature di - 20 °C.
La centralina di controllo elettronico è dotata di un microprocessore
di ultima generazione che permette all’utente di impostare una
gestione automatica del sistema ibrido con funzione Energy
Efficiency che consente di ottimizzare i consumi energetici sia
per la produzione di ACS che per la climatizzazione invernale
andando ad attivare la caldaia solo se strettamente necessario.
Il brevetto HUB RADIATOR consente inoltre di ridurre sensibilmente
le operazioni di sbrinamento invernali consentendo un risparmio
energetico notevole in fase di sbrinamento fino al 79% rispetto alle
pompe di calore classiche.
HUB RADIATOR PACK C è fornito di serie con sonda
climatica esterna e supporto/appoggio inferiore che consente
un’installazione più agevolata e più veloce.
A
A
++
A
55 °C
35 °C
M
B
BREVETTO
MADE IN ITALY
RISPARMIO
ENERGETICO
Modello
ENERGIA
RINNOVABILE
GAS
ECOLOGICO
DETRAZIONE
FISCALE
ABBINAMENTO
FOTOVOLTAICO
SCARICO A PARETE
AUTORIZZATO
CONTO TERMICO
2.0
ACS SENZA
LEGIONELLA
RISCALDAMENTO
FINO A 80 °C
ALTA
EFFICIENZA
SISTEMA
IBRIDO
80°
PdC
CALDAIA
HUB RADIATOR PACK C 3.0/20 pensile
HUB RADIATOR PACK C 3.0/32 pensile
HUB RADIATOR PACK C 7.8/20 pensile
HUB RADIATOR PACK C 7.8/32 pensile
HUB RADIATOR PACK C 3.0/20 incasso
HUB RADIATOR PACK C 3.0/32 incasso
HUB RADIATOR PACK C 7.8/20 incasso
HUB RADIATOR PACK C 7.8/32 incasso
Unità interna HUB RADIATOR PACK C 3.0/20 (da incasso senza dima)
Unità interna HUB RADIATOR PACK C 3.0/32 (da incasso senza dima)
Unità interna HUB RADIATOR PACK C 7.8/20 (da incasso senza dima)
Unità interna HUB RADIATOR PACK C 7.8/32 (da incasso senza dima)
Unità esterna Booster HR 3.0 solo caldo
Unità esterna Booster HR 7.8 solo caldo
Codice
76801900
76803900
76801010
76803910
76801902
76802902
76801912
76802912
76801914
76802914
76801915
76802915
76010240
76010500
24
