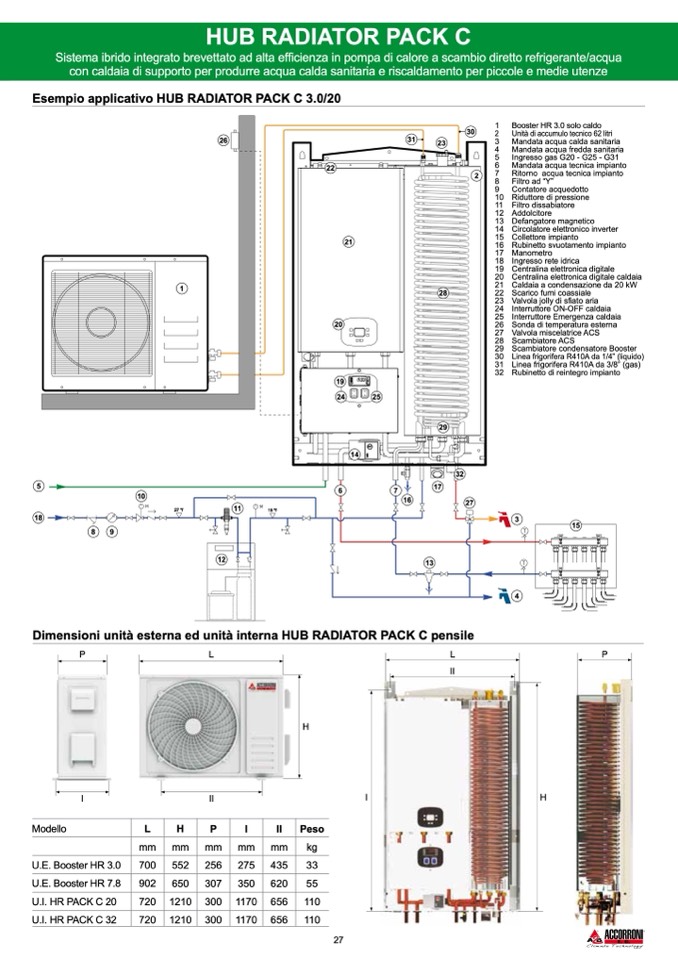

HUB RADIATOR PACK C

Sistema ibrido integrato brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua

con caldaia di supporto per produrre acqua calda sanitaria e riscaldamento per piccole e medie utenze

Esempio applicativo HUB RADIATOR PACK C 3.0/20

8

9

1

22

21

19

24

26

31

23

28

29

30

2

1 Booster HR 3.0 solo caldo

2 Unità di accumulo tecnico 62 litri

3 Mandata acqua calda sanitaria

4 Mandata acqua fredda sanitaria

5 Ingresso gas G20 - G25 - G31

6 Mandata acqua tecnica impianto

7 Ritorno acqua tecnica impianto

8 Filtro ad “Y”

9 Contatore acquedotto

10 Riduttore di pressione

11 Filtro dissabiatore

12 Addolcitore

13 Defangatore magnetico

14 Circolatore elettronico inverter

15 Collettore impianto

16 Rubinetto svuotamento impianto

17 Manometro

18 Ingresso rete idrica

19 Centralina elettronica digitale

20 Centralina elettronica digitale caldaia

21 Caldaia a condensazione da 20 kW

22 Scarico fumi coassiale

23 Valvola jolly di sfiato aria

24 Interruttore ON-OFF caldaia

25 Interruttore Emergenza caldaia

26 Sonda di temperatura esterna

27 Valvola miscelatrice ACS

28 Scambiatore ACS

29 Scambiatore condensatore Booster

30 Linea frigorifera R410A da 1/4” (liquido)

31 Linea frigorifera R410A da 3/8” (gas)

32 Rubinetto di reintegro impianto

14

5

10

6

7

17

11

12

32

16

27

3

4

Dimensioni unità esterna ed unità interna HUB RADIATOR PACK C pensile

Modello

U.E. Booster HR 3.0

U.E. Booster HR 7.8

U.I. HR PACK C 20

U.I. HR PACK C 32

L

H

P

I

mm mm mm mm

700 552 256 275

902 650 307 350

720 1210 300 1170

720 1210 300 1170

II Peso

mm

kg

435

33

620

55

656 110

656 110

20

P

L

L

P

II

H

I

II

I

H

27

25

13
