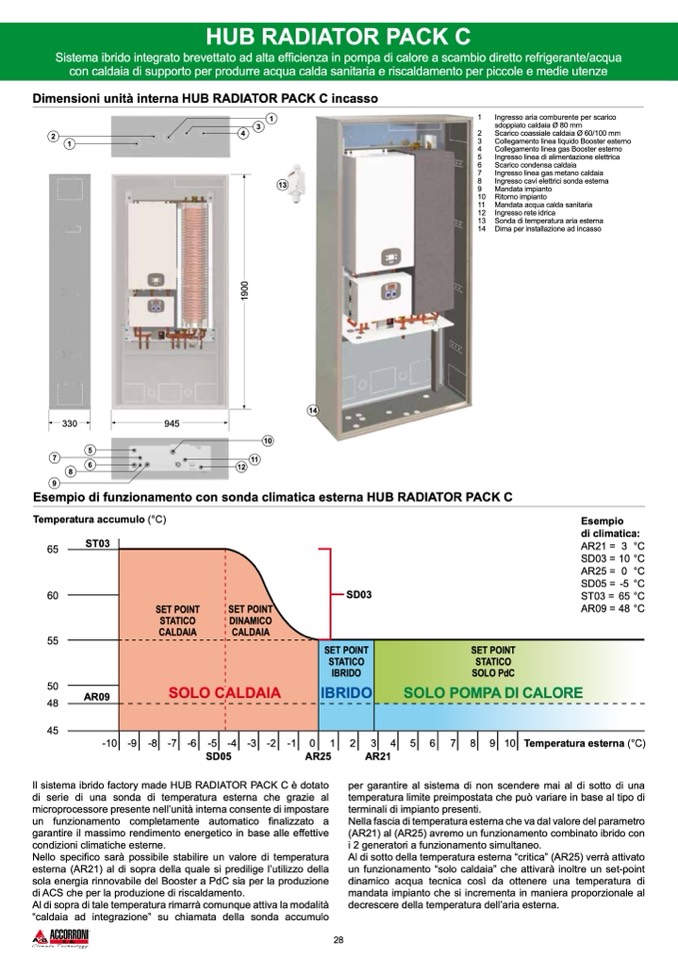

HUB RADIATOR PACK C

Sistema ibrido integrato brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua

con caldaia di supporto per produrre acqua calda sanitaria e riscaldamento per piccole e medie utenze

Dimensioni unità interna HUB RADIATOR PACK C incasso

3

4

1

1

Ingresso aria comburente per scarico

sdoppiato caldaia Ø 80 mm

2

Scarico coassiale caldaia Ø 60/100 mm

3

Collegamento linea liquido Booster esterno

4

Collegamento linea gas Booster esterno

5

Ingresso linea di alimentazione elettrica

6

Scarico condensa caldaia

7

Ingresso linea gas metano caldaia

8

Ingresso cavi elettrici sonda esterna

9

Mandata impianto

10 Ritorno impianto

11 Mandata acqua calda sanitaria

12 Ingresso rete idrica

13 Sonda di temperatura aria esterna

14 Dima per installazione ad incasso

2

1

13

14

330

945

5

6

10

12

11

7

8

9

Esempio di funzionamento con sonda climatica esterna HUB RADIATOR PACK C

Temperatura accumulo (°C)

ST03

60

SD03

Esempio

di climatica:

AR21 = 3 °C

SD03 = 10 °C

AR25 = 0 °C

SD05 = -5 °C

ST03 = 65 °C

AR09 = 48 °C

65

55

50

48

45

SET POINT

DINAMICO

CALDAIA

SET POINT

STATICO

CALDAIA

SOLO C ALDAIA

SET POINT

STATICO

IBRIDO

IBRIDO

SET POINT

STATICO

SOLO PdC

SOLO POMPA DI CALORE

AR09

-10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 Temperatura esterna (°C)

Il sistema ibrido factory made HUB RADIATOR PACK C è dotato

di serie di una sonda di temperatura esterna che grazie al

microprocessore presente nell’unit

à interna consente di impostare

un funzionamento completamente automatico finalizzato a

garantire il massimo rendimento energetico in base alle effettive

condizioni climatiche esterne.

Nello specifico sarà possibile stabilire un valore di temperatura

esterna (AR21) al di sopra della quale si predilige l’utilizzo della

sola energia rinnovabile del Booster a PdC sia per la produzione

di ACS che per la produzione di riscaldamento.

Al di sopra di tale temperatura rimarrà comunque attiva la modalità

“caldaia ad integrazione” su chiamata della sonda accumulo

SD05

AR25

AR21

per garantire al sistema di non scendere mai al di sotto di una

temperatura limite preimpostata che può variare in base al tipo di

terminali di impianto presenti.

Nella fascia di temperatura esterna che va dal valore del parametro

(AR21) al (AR25) avremo un funzionamento combinato ibrido con

i 2 generatori a funzionamento simultaneo.

Al di sotto della temperatura esterna “critica” (AR25) verrà attivato

un funzionamento “solo caldaia” che attivarà inoltre un set-point

dinamico acqua tecnica così da ottenere una temperatura di

mandata impianto che si incrementa in maniera proporzionale al

decrescere della temperatura dell’aria esterna.
