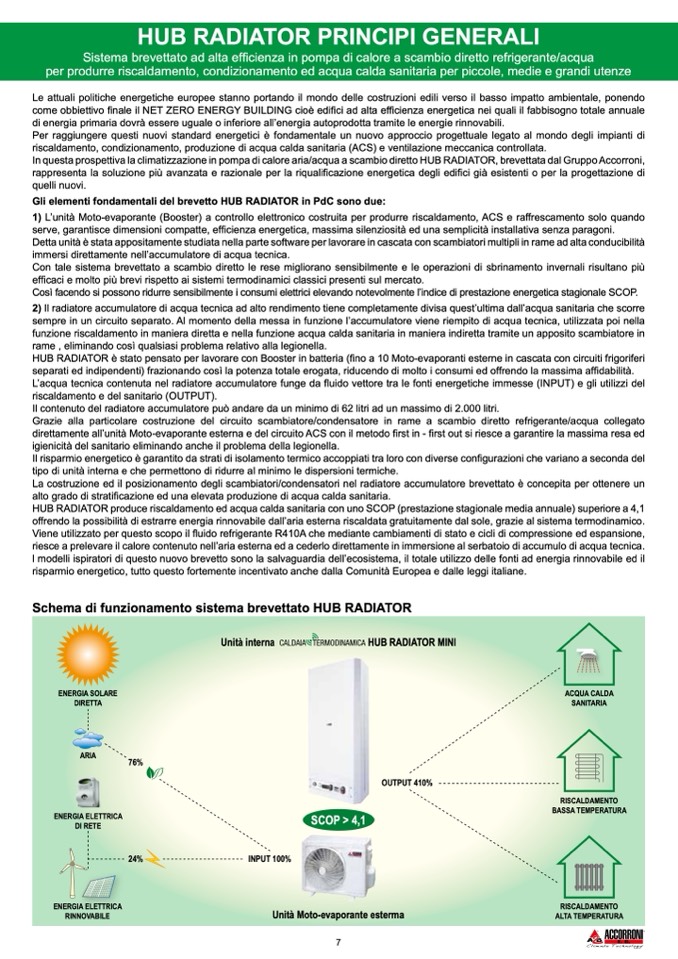

HUB RADIATOR PRINCIPI GENERALI
Sistema brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua
per produrre riscaldamento, condizionamento ed acqua calda sanitaria per piccole, medie e grandi utenze
Le attuali politiche energetiche europee stanno portando il mondo delle costruzioni edili verso il basso impatto ambientale, ponendo
come obbiettivo finale il NET ZERO ENERGY BUILDING cioè edifici ad alta efficienza energetica nei quali il fabbisogno totale annuale
di energia primaria dovr
à essere uguale o inferiore all’energia autoprodotta tramite le energie rinnovabili.
Per raggiungere questi nuovi standard energetici è fondamentale un nuovo approccio progettuale legato al mondo degli impianti di
riscaldamento, condizionamento, produzione di acqua calda sanitaria (ACS) e ventilazione meccanica controllata.
In questa prospettiva la climatizzazione in pompa di calore aria/acqua a scambio diretto HUB RADIATOR, brevettata dal Gruppo Accorroni,
rappresenta la soluzione più avanzata e razionale per la riqualificazione energetica degli edifici già esistenti o per la progettazione di
quelli nuovi.
Gli elementi fondamentali del brevetto HUB RADIATOR in PdC sono due:
1) L’unità Moto-evaporante (Booster) a controllo elettronico costruita per produrre riscaldamento, ACS e raffrescamento solo quando
serve, garantisce dimensioni compatte, efficienza energetica, massima silenziosità ed una semplicità installativa senza paragoni.
Detta unità è stata appositamente studiata nella parte software per lavorare in cascata con scambiatori multipli in rame ad alta conducibilità
immersi direttamente nell’accumulatore di acqua tecnica.
Con tale sistema brevettato a scambio diretto le rese migliorano sensibilmente e le operazioni di sbrinamento invernali risultano più
efficaci e molto più brevi rispetto ai sistemi termodinamici classici presenti sul mercato.
Così facendo si possono ridurre sensibilmente i consumi elettrici elevando notevolmente l’indice di prestazione energetica stagionale SCOP.
2) Il radiatore accumulatore di acqua tecnica ad alto rendimento tiene completamente divisa quest’ultima dall’acqua sanitaria che scorre
sempre in un circuito separato. Al momento della messa in funzione l’accumulatore viene riempito di acqua tecnica, utilizzata poi nella
funzione riscaldamento in maniera diretta e nella funzione acqua calda sanitaria in maniera indiretta tramite un apposito scambiatore in
rame , eliminando così qualsiasi problema relativo alla legionella.
HUB RADIATOR è stato pensato per lavorare con Booster in batteria (fino a 10 Moto-evaporanti esterne in cascata con circuiti frigoriferi
separati ed indipendenti) frazionando così la potenza totale erogata, riducendo di molto i consumi ed offrendo la massima affidabilità.
L’acqua tecnica contenuta nel radiatore accumulatore funge da fluido vettore tra le fonti energetiche immesse (INPUT) e gli utilizzi del
riscaldamento e del sanitario (OUTPUT).
Il contenuto del radiatore accumulatore può andare da un minimo di 62 litri ad un massimo di 2.000 litri.
Grazie alla particolare costruzione del circuito scambiatore/condensatore in rame a scambio diretto refrigerante/acqua collegato
direttamente all’unità Moto-evaporante esterna e del circuito ACS con il metodo first in - first out si riesce a garantire la massima resa ed
igienicità del sanitario eliminando anche il problema della legionella.
Il risparmio energetico è garantito da strati di isolamento termico accoppiati tra loro con diverse configurazioni che variano a seconda del
tipo di unità interna e che permettono di ridurre al minimo le dispersioni termiche.
La costruzione ed il posizionamento degli scambiatori/condensatori nel radiatore accumulatore brevettato è concepita per ottenere un
alto grado di stratificazione ed una elevata produzione di acqua calda sanitaria.
HUB RADIATOR produce riscaldamento ed acqua calda sanitaria con uno SCOP (prestazione stagionale media annuale) superiore a 4,1
offrendo la possibilità di estrarre energia rinnovabile dall’aria esterna riscaldata gratuitamente dal sole, grazie al sistema termodinamico.
Viene utilizzato per questo scopo il fluido refrigerante R410A che mediante cambiamenti di stato e cicli di compressione ed espansione,
riesce a prelevare il calore contenuto nell’aria esterna ed a cederlo direttamente in immersione al serbatoio di accumulo di acqua tecnica.
l modelli ispiratori di questo nuovo brevetto sono la salvaguardia dell’ecosistema, il totale utilizzo delle fonti ad energia rinnovabile ed il
risparmio energetico, tutto questo fortemente incentivato anche dalla Comunità Europea e dalle leggi italiane.
Schema di funzionamento sistema brevettato HUB RADIATOR
Unità interna
HUB RADIATOR MINI
OUTPUT 410%
SCOP > 4,1
ENERGIA SOLARE
DIRETTA
ARIA
ENERGIA ELETTRICA
DI RETE
ENERGIA ELETTRICA
RINNOVABILE
76%
24%
INPUT 100%
ACQUA CALDA
SANITARIA
RISCALDAMENTO
BASSA TEMPERATURA
RISCALDAMENTO
ALTA TEMPERATURA
Unità Moto-evaporante esterma
