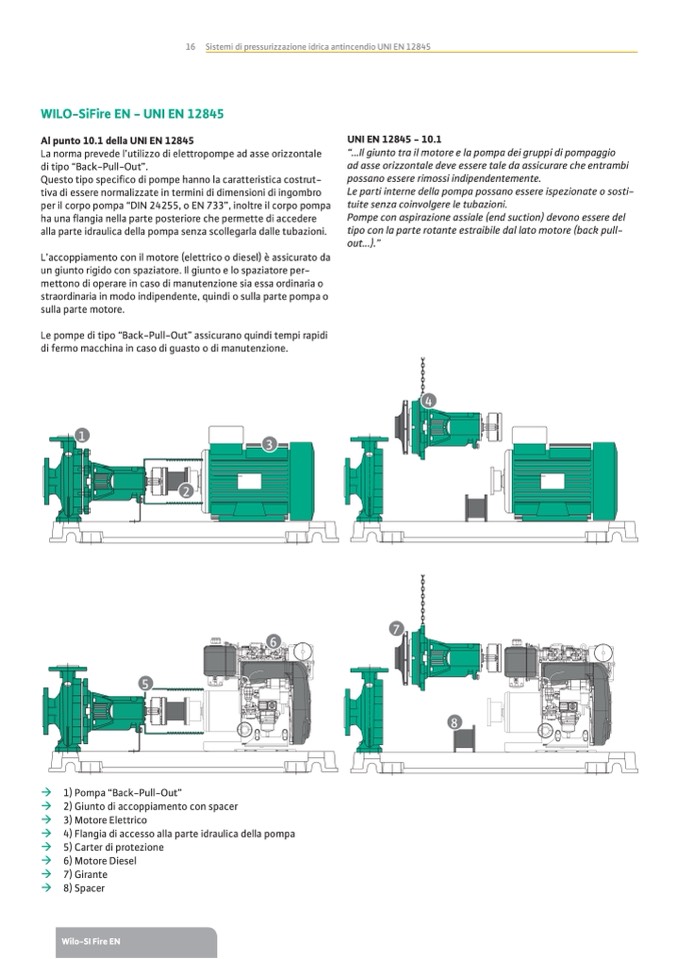

Wilo - SiFire

��1) Pompa “Back-Pull-Out”

��2) Giunto di accoppiamento con spacer

��3) Motore Elettrico

��4) Flangia di accesso alla parte idraulica della pompa

��5) Carter di protezione

��6) Motore Diesel

��7) Girante

��8) Spacer

��

16 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

�

��

La norma prevede l’utilizzo di elettropompe ad asse orizzontale

di tipo “Back-Pull-Out”.

Questo tipo speci�co di pompe hanno la caratteristica costrut-

tiva di essere normalizzate in termini di dimensioni di ingombro

per il corpo pompa “DIN 24255, o EN 733”, inoltre il corpo pompa

ha una �angia nella parte posteriore che permette di accedere

alla parte idraulica della pompa senza scollegarla dalle tubazioni.

L’accoppiamento con il motore (elettrico o diesel)

è assicurato da

un giunto rigido con spaziatore. Il giunto e lo spaziatore per-

mettono di operare in caso di manutenzione sia essa ordinaria o

straordinaria in modo indipendente, quindi o sulla parte pompa o

sulla parte motore.

Le pompe di tipo “Back-Pull-Out” assicurano quindi tempi rapidi

di fermo macchina in caso di guasto o di manutenzione.

��

“...Il giunto tra il motore e la pompa dei gruppi di pompaggio

ad asse orizzontale deve essere tale da assicurare che entrambi

possano essere rimossi indipendentemente.

Le parti interne della pompa possano essere ispezionate o sosti-

tuite senza coinvolgere le tubazioni.

Pompe con aspirazione assiale (end suction) devono essere del

tipo con la parte rotante estraibile dal lato motore (back pull-

out...).”
