Disegno tecnico

Wilo-SiFire EN, Elettropompa principale/Jokey

������������������

9

2

86

�������������������

5

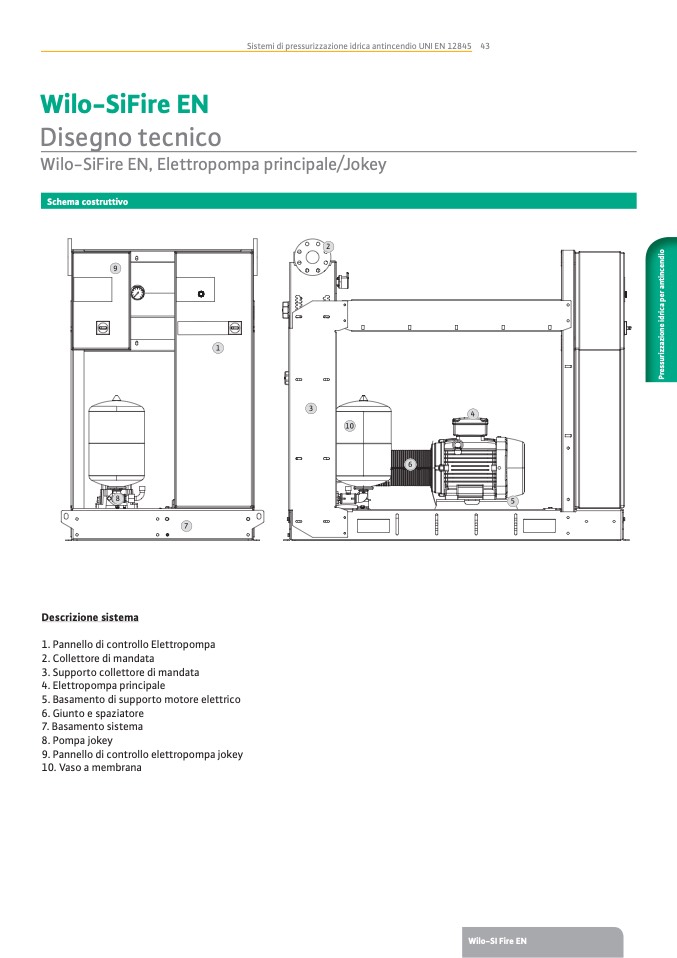

1. Pannello di controllo Elettropompa

2. Collettore di mandata

3. Supporto collettore di mandata

4. Elettropompa principale

5. Basamento di supporto motore elettrico

6. Giunto e spaziatore

7. Basamento sistema

8. Pompa jokey

9. Pannello di controllo elettropompa jokey

10. Vaso a membrana
