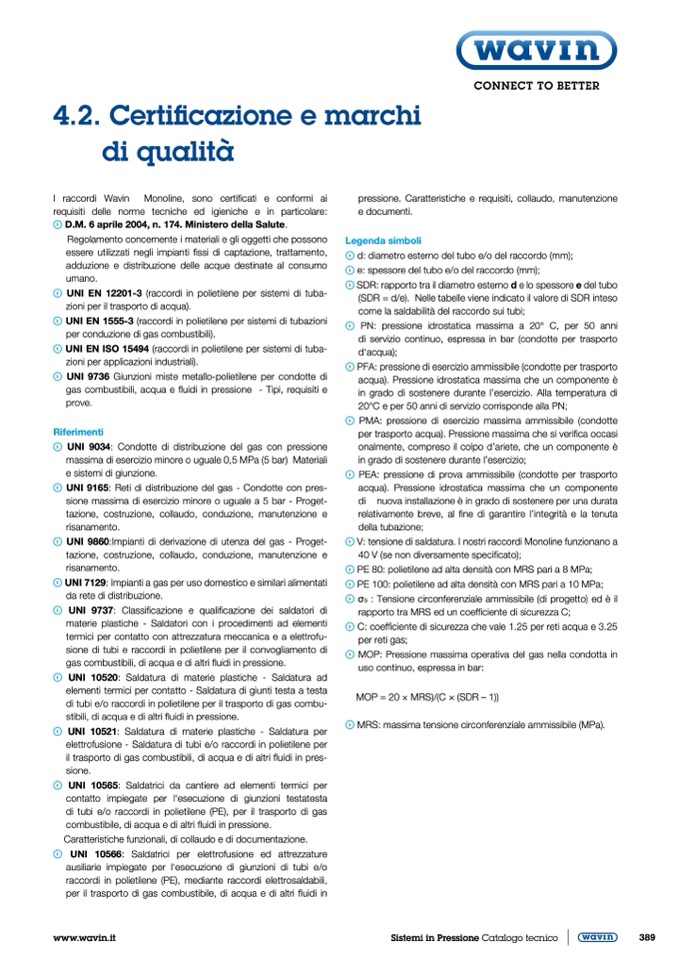

4.2. Certificazione e marchi

di qualità

I raccordi Wavin

Monoline, sono certificati e conformi ai

requisiti delle norme tecniche ed igieniche e in particolare:

D.M. 6 aprile 2004, n. 174. Ministero della Salute.

Regolamento concernente i materiali e gli oggetti che possono

essere utilizzati negli impianti fissi di captazione, trattamento,

adduzione e distribuzione delle acque destinate al consumo

umano.

UNI EN 12201-3 (raccordi in polietilene per sistemi di tuba-

zioni per il trasporto di acqua).

UNI EN 1555-3 (raccordi in polietilene per sistemi di tubazioni

per conduzione di gas combustibili).

UNI EN ISO 15494 (raccordi in polietilene per sistemi di tuba-

zioni per applicazioni industriali).

UNI 9736 Giunzioni miste metallo-polietilene per condotte di

gas combustibili, acqua e fluidi in pressione - Tipi, requisiti e

prove.

Riferimenti

UNI 9034: Condotte di distribuzione del gas con pressione

massima di esercizio minore o uguale 0,5 MPa (5 bar) Materiali

e sistemi di giunzione.

UNI 9165: Reti di distribuzione del gas - Condotte con pres-

sione massima di esercizio minore o uguale a 5 bar - Proget-

tazione, costruzione, collaudo, conduzione, manutenzione e

risanamento.

UNI 9860:Impianti di derivazione di utenza del gas - Proget-

tazione, costruzione, collaudo, conduzione, manutenzione e

risanamento.

UNI 7129: Impianti a gas per uso domestico e similari alimentati

da rete di distribuzione.

UNI 9737: Classificazione e qualificazione dei saldatori di

materie plastiche - Saldatori con i procedimenti ad elementi

termici per contatto con attrezzatura meccanica e a elettrofu-

sione di tubi e raccordi in polietilene per il convogliamento di

gas combustibili, di acqua e di altri fluidi in pressione.

UNI 10520: Saldatura di materie plastiche - Saldatura ad

elementi termici per contatto - Saldatura di giunti testa a testa

di tubi e/o raccordi in polietilene per il trasporto di gas combu-

stibili, di acqua e di altri fluidi in pressione.

UNI 10521: Saldatura di materie plastiche - Saldatura per

elettrofusione - Saldatura di tubi e/o raccordi in polietilene per

il trasporto di gas combustibili, di acqua e di altri

fluidi in pres-

sione.

UNI 10565: Saldatrici da cantiere ad elementi termici per

contatto impiegate per l‘esecuzione di giunzioni testatesta

di tubi e/o raccordi in polietilene (PE), per il trasporto di gas

combustibile, di acqua e di altri fluidi in pressione.

Caratteristiche funzionali, di collaudo e di documentazione.

UNI 10566: Saldatrici per elettrofusione ed attrezzature

ausiliarie impiegate per l‘esecuzione di giunzioni di tubi e/o

raccordi in polietilene (PE), mediante raccordi elettrosaldabili,

per il trasporto di gas combustibile, di acqua e di altri fluidi in

pressione. Caratteristiche e requisiti, collaudo, manutenzione

e documenti.

Legenda simboli

d: diametro esterno del tubo e/o del raccordo (mm);

e: spessore del tubo e/o del raccordo (mm);

SDR: rapporto tra il diametro esterno d e lo spessore e del tubo

(SDR = d/e). Nelle tabelle viene indicato il valore di SDR inteso

come la saldabilità del raccordo sui tubi;

PN: pressione idrostatica massima a 20° C, per 50 anni

di servizio continuo, espressa in bar (condotte per trasporto

d‘acqua);

PFA: pressione di esercizio ammissibile (condotte per trasporto

acqua). Pressione idrostatica massima che un componente è

in grado di sostenere durante l’esercizio. Alla temperatura di

20°C e per 50 anni di servizio corrisponde alla PN;

PMA: pressione di esercizio massima ammissibile (condotte

per trasporto acqua). Pressione massima che si verifica occasi

onalmente, compreso il colpo d’ariete, che un componente è

in grado di sostenere durante l’esercizio;

PEA: pressione di prova ammissibile (condotte per trasporto

acqua). Pressione idrostatica massima che un componente

di nuova installazione è in grado di sostenere per una durata

relativamente breve, al fine di garantire l’integrità e la tenuta

della tubazione;

V: tensione di saldatura. I nostri raccordi Monoline funzionano a

40 V (se non diversamente specificato);

PE 80: polietilene ad alta densità con MRS pari a 8 MPa;

PE 100: polietilene ad alta densità con MRS pari a 10 MPa;

σ

s

: Tensione circonferenziale ammissibile (di progetto) ed è il

rapporto tra MRS ed un coefficiente di sicurezza C;

C: coefficiente di sicurezza che vale 1.25 per reti acqua e 3.25

per reti gas;

MOP: Pressione massima operativa del gas nella condotta in

uso continuo, espressa in bar:

MOP = 20 × MRS)/(C × (SDR – 1))

MRS: massima tensione circonferenziale ammissibile (MPa).
