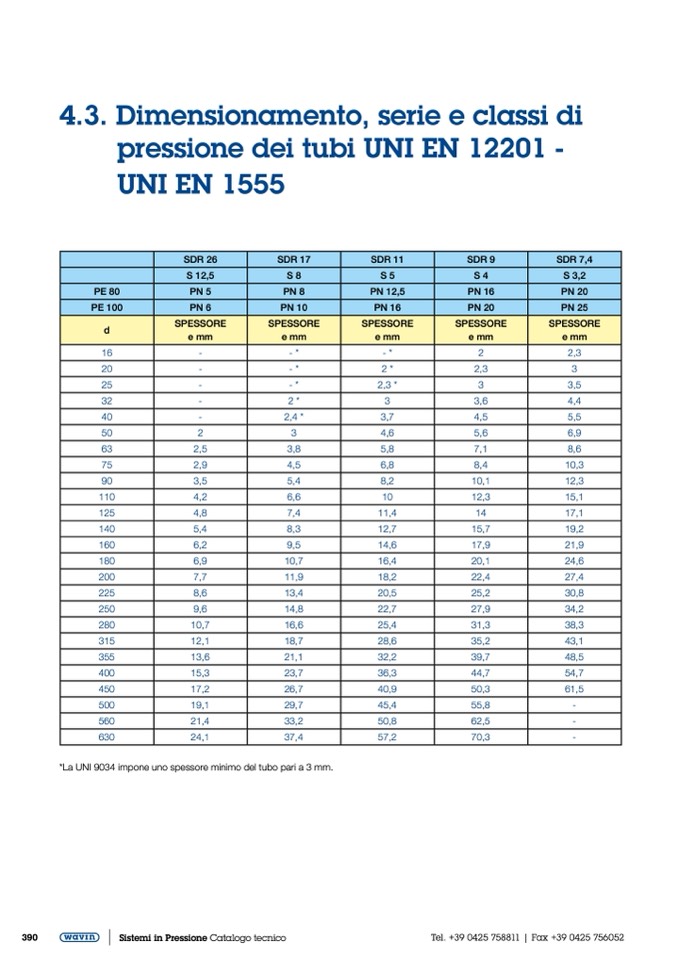

4.3. Dimensionamento, serie e classi di
pressione dei tubi UNI EN 12201 -
UNI EN 1555
SDR 26 SDR 17
SDR 11
SDR 9 SDR 7,4
S 12,5 S8
S5
S4 S 3,2
PE 80 PN 5 PN 8
PN 12,5
PN 16 PN 20
PE 100 PN 6 PN 10
PN 16
PN 20 PN 25
d
SPESSORE
e mm
SPESSORE
e mm
SPESSORE
e mm
SPESSORE
e mm
SPESSORE
e mm
16 - -*
-*
2 2,3
20 - -*
2* 2,3 3
25 - -*
2,3 *
3 3,5
32 - 2*
3
3,6 4,4
40 - 2,4 *
3,7
4,5 5,5
50 2 3
4,6
5,6 6,9
63 2,5 3,8
5,8
7,1 8,6
75 2,9 4,5
6,8
8,4 10,3
90 3,5 5,4
8,2
10,1 12,3
110 4,2 6,6
10
12,3 15,1
125 4,8 7,4
11,4
14 17,1
140 5,4 8,3
12,7
15,7 19,2
160 6,2 9,5
14,6 17,9 21,9
180 6,9 10,7
16,4
20,1 24,6
200 7,7 11,9
18,2
22,4 27,4
225 8,6 13,4
20,5
25,2 30,8
250 9,6 14,8
22,7
27,9 34,2
280 10,7 16,6
25,4
31,3 38,3
315 12,1 18,7
28,6
35,2 43,1
355 13,6 21,1
32,2
39,7 48,5
400 15,3 23,7
36,3
44,7 54,7
450 17,2 26,7
40,9
50,3 61,5
500 19,1 29,7
45,4
55,8 -
560 21,4 33,2
50,8
62,5 -
630 24,1 37,4
57,2 70,3 -
*La UNI 9034 impone uno spessore minimo del tubo pari a 3 mm.
