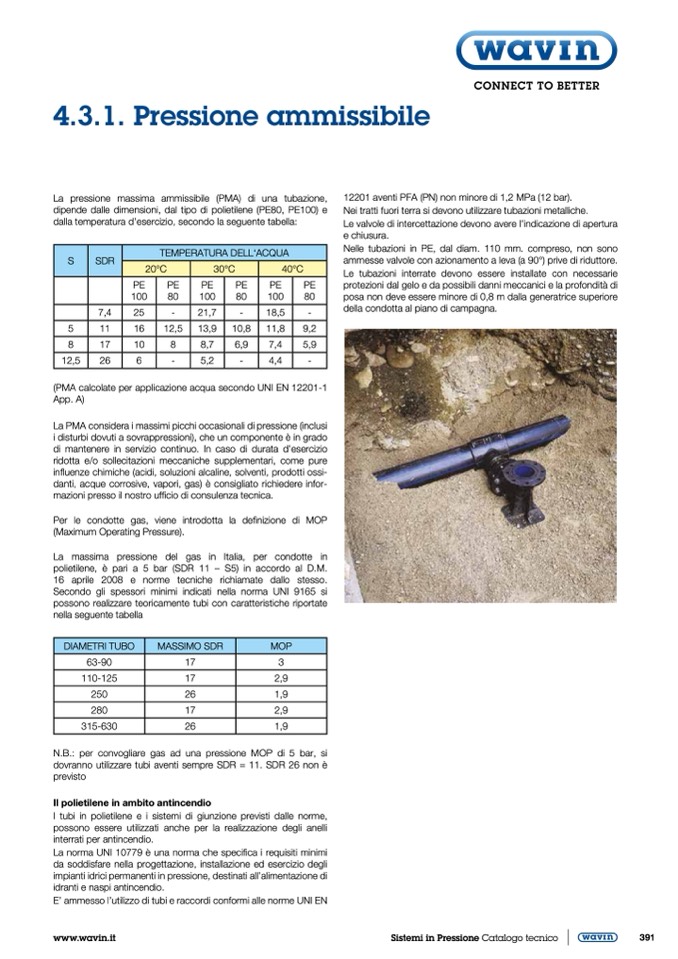

4.3.1. Pressione ammissibile
La pressione massima ammissibile (PMA) di una tubazione,
dipende dalle dimensioni, dal tipo di polietilene (PE80, PE100) e
dalla temperatura d’esercizio, secondo la seguente tabella:
12201 aventi PFA (PN) non minore di 1,2 MPa (12 bar).
Nei tratti fuori terra si devono utilizzare tubazioni metalliche.
Le valvole di intercettazione devono avere l’indicazione di apertura
e chiusura.
Nelle tubazioni in PE, dal diam. 110 mm. compreso, non sono
ammesse valvole con azionamento a leva (a 90°) prive di riduttore.
Le tubazioni interrate devono essere installate con necessarie
protezioni dal gelo e da possibili danni meccanici e la profondità di
posa non deve essere minore di 0,8 m dalla generatrice superiore
della condotta al piano di campagna.
S SDR
TEMPERATURA DELL‘ACQUA
20°C 30°C
40°C
PE
100
PE
80
PE
100
PE
80
PE
100
PE
80
7,4 25 - 21,7 - 18,5 -
5 11 16 12,5 13,9 10,8 11,8 9,2
8 17 10 8 8,7 6,9 7,4 5,9
12,5 26 6 - 5,2 - 4,4 -
(PMA calcolate per applicazione acqua secondo UNI EN 12201-1
App. A)
La PMA considera i massimi picchi occasionali di pressione (inclusi
i disturbi dovuti a sovrappressioni), che un componente è in grado
di mantenere in servizio continuo. In caso di durata d’esercizio
ridotta e/o sollecitazioni meccaniche supplementari, come pure
influenze chimiche (acidi, soluzioni alcaline, solventi, prodotti ossi-
danti, acque corrosive, vapori, gas) è consigliato richiedere infor-
mazioni presso il nostro ufficio di consulenza tecnica.
Per le condotte gas, viene introdotta la definizione di MOP
(Maximum Operating Pressure).
La massima pressione del gas in Italia, per condotte in
polietilene, è pari a 5 bar (SDR 11 – S5) in accordo al D.M.
16 aprile 2008 e norme tecniche richiamate dallo stesso.
Secondo gli spessori minimi indicati nella norma UNI 9165 si
possono realizzare teoricamente tubi con caratteristiche riportate
nella seguente tabella
N.B.: per convogliare gas ad una pressione MOP di 5 bar, si
dovranno utilizzare tubi aventi sempre SDR = 11. SDR 26 non è
previsto
Il polietilene in ambito antincendio
I tubi in polietilene e i sistemi di giunzione previsti dalle norme,
possono essere utilizzati anche per la realizzazione degli anelli
interrati per antincendio.
La norma UNI 10779 è una norma che specifica i requisiti minimi
da soddisfare nella progettazione, installazione ed esercizio degli
impianti idrici permanenti in pressione, destinati all’alimentazione di
idranti e naspi antincendio.
E’ ammesso l’utilizzo di tubi e raccordi conformi alle norme UNI EN
DIAMETRI TUBO MASSIMO SDR MOP
63-90 17 3
110-125 17 2,9
250 26 1,9
280 17 2,9
315-630 26 1,9
