AISI 316

5

ANNI

GARANZIA

L

3 SCAMBIATORI

C.R.R.

SCAMBIATORE

3 SCAMBIATORI IN 1

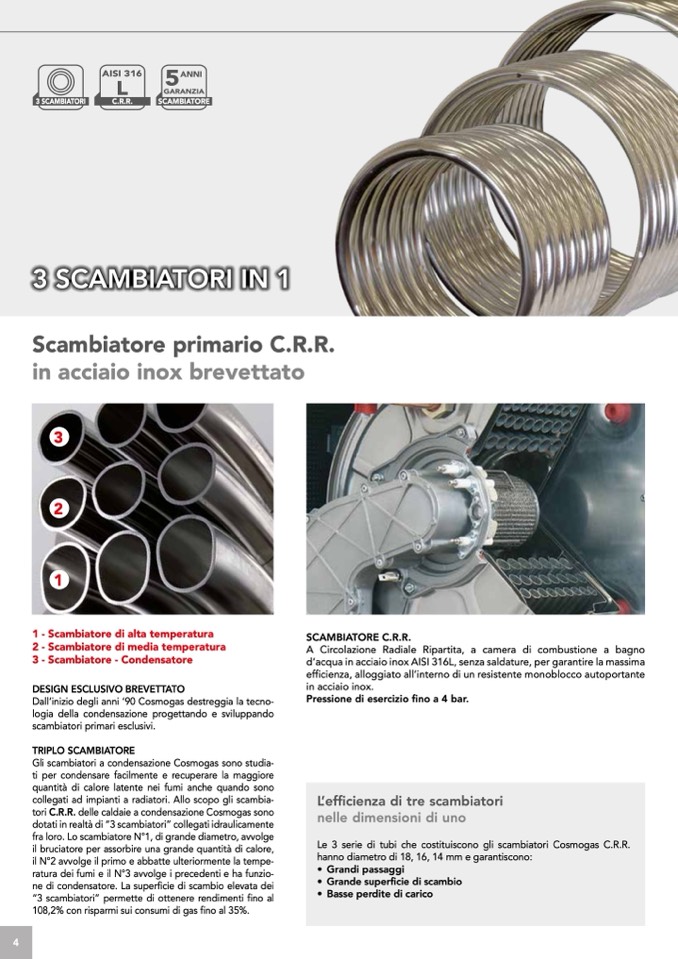

Scambiatore primario C.R.R.

in acciaio inox brevettato

3

2

1

1 - Scambiatore di alta temperatura

2 - Scambiatore di media temperatura

3 - Scambiatore - Condensatore

DESIGN ESCLUSIVO BREVETTATO

Dall’inizio degli anni ‘90 Cosmogas destreggia la tecno-

logia della condensazione progettando e sviluppando

scambiatori primari esclusivi.

TRIPLO SCAMBIATORE

Gli scambiatori a condensazione Cosmogas sono studia-

ti per condensare facilmente e recuperare la maggiore

quantità di calore latente nei fumi anche quando sono

collegati ad impianti a radiatori. Allo scopo gli scambia-

tori C.R.R. delle caldaie a condensazione Cosmogas sono

dotati in realtà di “3 scambiatori” collegati idraulicamente

fra loro. Lo scambiatore N°1, di grande diametro, avvolge

il bruciatore per assorbire una grande quantità di calore,

il N°2 avvolge il primo e abbatte ulteriormente la tempe-

ratura dei fumi e il N°3 avvolge i precedenti e ha funzio-

ne di condensatore. La superficie di scambio elevata dei

“3 scambiatori” permette di ottenere rendimenti fino al

108,2% con risparmi sui consumi di gas fino al 35%.

SCAMBIATORE C.R.R.

A Circolazione Radiale Ripartita, a camera di combustione a bagno

d’acqua in acciaio inox AISI 316L, senza saldature, per garantire la massima

efficienza, alloggiato all’interno di un resistente monoblocco autoportante

in acciaio inox.

Pressione di esercizio fino a 4 bar.

L’efficienza di tre scambiatori

nelle dimensioni di uno

Le 3 serie di tubi che costituiscono gli scambiatori Cosmogas C.R.R.

hanno diametro di 18, 16, 14 mm e garantiscono:

• Grandi passaggi

• Grande superficie di scambio

• Basse perdite di carico
