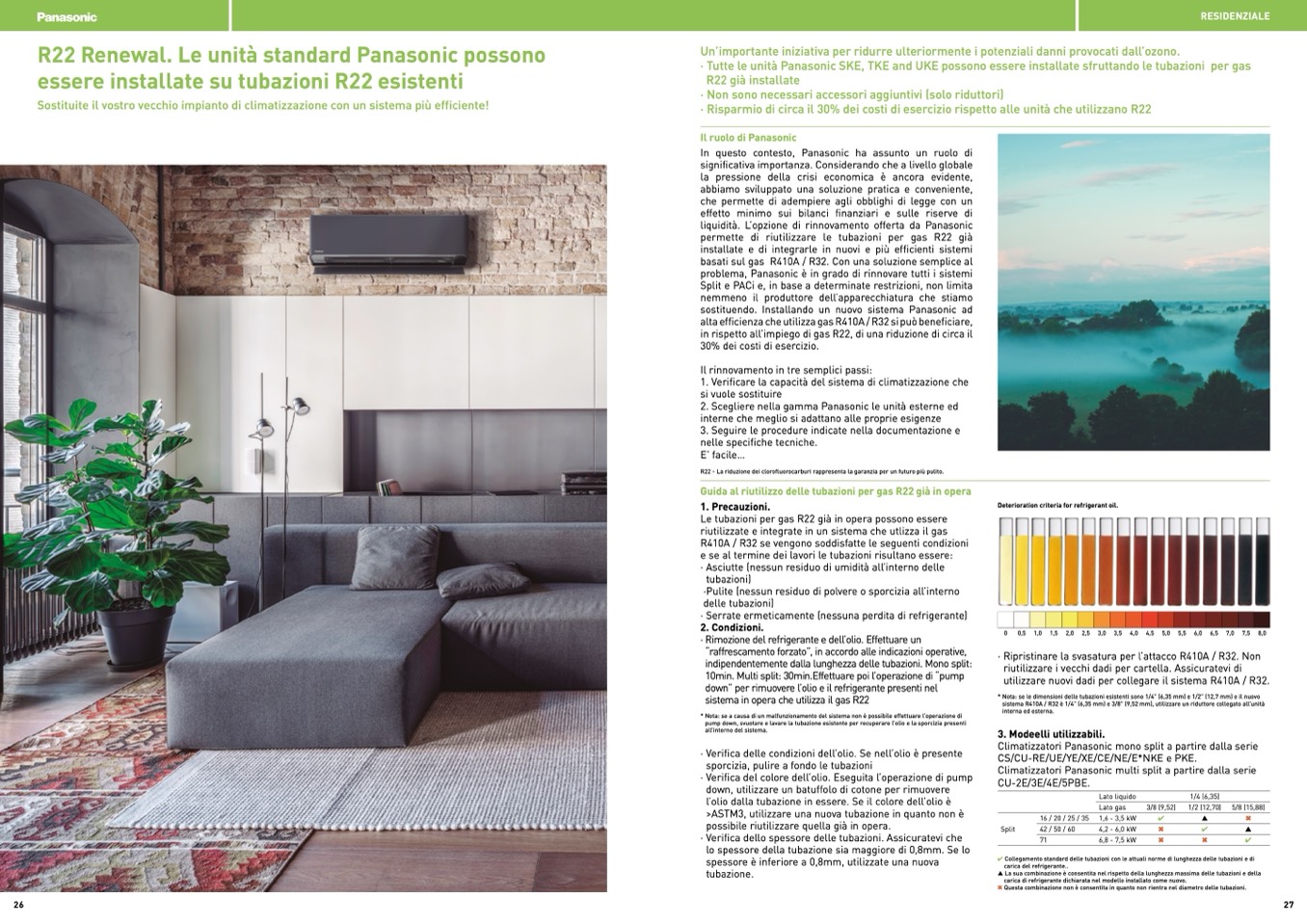

R22 Renewal. Le unità standard Panasonic possono
essere installate su tubazioni R22 esistenti
Sostituite il vostro vecchio impianto di climatizzazione con un sistema più efficiente!
Un’importante iniziativa per ridurre ulteriormente i potenziali danni provocati dall’ozono.
· Tutte le unità Panasonic SKE, TKE and UKE possono essere installate sfruttando le tubazioni per gas
R22 già installate
· Non sono necessari accessori aggiuntivi (solo riduttori)
· Risparmio di circa il 30% dei costi di esercizio rispetto alle unità che utilizzano R22
Il ruolo di Panasonic
In questo contesto, Panasonic ha assunto un ruolo di
significativa importanza. Considerando che a livello globale
la pressione della crisi economica è ancora evidente,
abbiamo sviluppato una soluzione pratica e conveniente,
che permette di adempiere agli obblighi di legge con un
effetto minimo sui bilanci finanziari e sulle riserve di
liquidità. L’opzione di rinnovamento offerta da Panasonic
permette di riutilizzare le tubazioni per gas R22 già
installate e di integrarle in nuovi e più efficienti sistemi
basati sul gas R410A / R32. Con una soluzione semplice al
problema, Panasonic è in grado di rinnovare tutti i sistemi
Split e PACi e, in base a determinate restrizioni, non limita
nemmeno il produttore dell’apparecchiatura che stiamo
sostituendo. Installando un nuovo sistema Panasonic ad
alta efficienza che utilizza gas R410A / R32 si può beneficiare,
in rispetto all’impiego di gas R22, di una riduzione di circa il
30% dei costi di esercizio.
Il rinnovamento in tre semplici passi:
1. Verificare la capacità del sistema di climatizzazione che
si vuole sostituire
2. Scegliere nella gamma Panasonic le unità esterne ed
interne che meglio si adattano alle proprie esigenze
3. Seguire le procedure indicate nella documentazione e
nelle specifiche tecniche.
E’ facile...
R22 - La riduzione dei clorofluorocarburi rappresenta la garanzia per un futuro più pulito.
Guida al riutilizzo delle tubazioni per gas R22 già in opera
1. Precauzioni.
Le tubazioni per gas R22 già in opera possono essere
riutilizzate e integrate in un sistema che utlizza il gas
R410A / R32 se vengono soddisfatte le seguenti condizioni
e se al termine dei lavori le tubazioni risultano essere:
· Asciutte (nessun residuo di umidità all’interno delle
tubazioni)
·Pulite (nessun residuo di polvere o sporcizia all’interno
delle tubazioni)
· Serrate ermeticamente (nessuna perdita di refrigerante)
2. Condizioni.
· Rimozione del refrigerante e dell’olio. Effettuare un
“raffrescamento forzato”, in accordo alle indicazioni operative,
indipendentemente dalla lunghezza delle tubazioni. Mono split:
10min. Multi split: 30min.Effettuare poi l’operazione di “pump
down” per rimuovere l’olio e il refrigerante presenti nel
sistema in opera che utilizza il gas R22
* Nota: se a causa di un malfunzionamento del sistema non è possibile effettuare l’operazione di
pump down, svuotare e lavare la tubazione esistente per recuperare l’olio e la sporcizia presenti
all’interno del sistema.
· Verifica delle condizioni dell’olio. Se nell’olio è presente
sporcizia, pulire a fondo le tubazioni
· Verifica del colore dell’olio. Eseguita l’operazione di pump
down, utilizzare un batuffolo di cotone per rimuovere
l’olio dalla tubazione in essere. Se il colore dell’olio è
>ASTM3, utilizzare una nuova tubazione in quanto non è
possibile riutilizzare quella già in opera.
· Verifica dello spessore delle tubazioni. Assicuratevi che
lo spessore della tubazione sia maggiore di 0,8mm. Se lo
spessore è inferiore a 0,8mm, utilizzate una nuova
tubazione.
Deterioration criteria for refrigerant oil.
0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0
· Ripristinare la svasatura per l’attacco R410A / R32. Non
riutilizzare i vecchi dadi per cartella. Assicuratevi di
utilizzare nuovi dadi per collegare il sistema R410A / R32.
* Nota: se le dimensioni delle tubazioni esistenti sono 1/4” (6,35 mm) e 1/2” (12,7 mm) e il nuovo
sistema R410A / R32 è 1/4” (6,35 mm) e 3/8” (9,52 mm), utilizzare un riduttore collegato all’unità
interna ed esterna.
3. Modeelli utilizzabili.
Climatizzatori Panasonic mono split a partire dalla serie
CS/CU-RE/UE/YE/XE/CE/NE/E*NKE e PKE.
Climatizzatori Panasonic multi split a partire dalla serie
CU-2E/3E/4E/5PBE.
