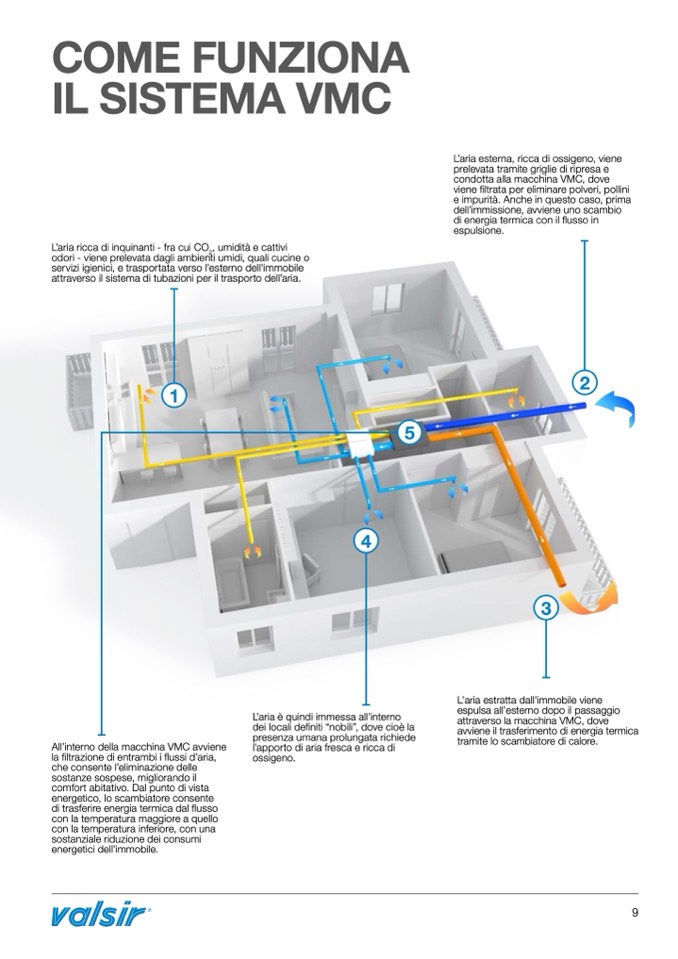

COME FUNZIONA

IL SISTEMA VMC

L’aria ricca di inquinanti - fra cui CO

2

, umidità e cattivi

odori - viene prelevata dagli ambienti umidi, quali cucine o

servizi igienici, e trasportata verso l’esterno dell'immobile

attraverso il sistema di tubazioni per il trasporto dell’aria.

L’aria esterna, ricca di ossigeno, viene

prelevata tramite griglie di ripresa e

condotta alla macchina VMC, dove

viene filtrata per eliminare polveri, pollini

e impurità. Anche in questo caso, prima

dell’immissione, avviene uno scambio

di energia termica con il flusso in

espulsione.

1

2

5

4

3

All’interno della macchina VMC avviene

la filtrazione di entrambi i flussi d’aria,

che consente l’eliminazione delle

sostanze sospese, migliorando il

comfort abitativo. Dal punto di vista

energetico, lo scambiatore consente

di trasferire energia termica dal flusso

con la temperatura maggiore a quello

con la temperatura inferiore, con una

sostanziale riduzione dei consumi

energetici dell’immobile.

L’aria è quindi immessa all’interno

dei locali definiti “nobili”, dove cioè la

presenza umana prolungata richiede

l’apporto di aria fresca e ricca di

ossigeno.

L’aria estratta dall’immobile viene

espulsa all’esterno dopo il passaggio

attraverso la macchina VMC, dove

avviene il trasferimento di energia termica

tramite lo scambiatore di calore.

9
