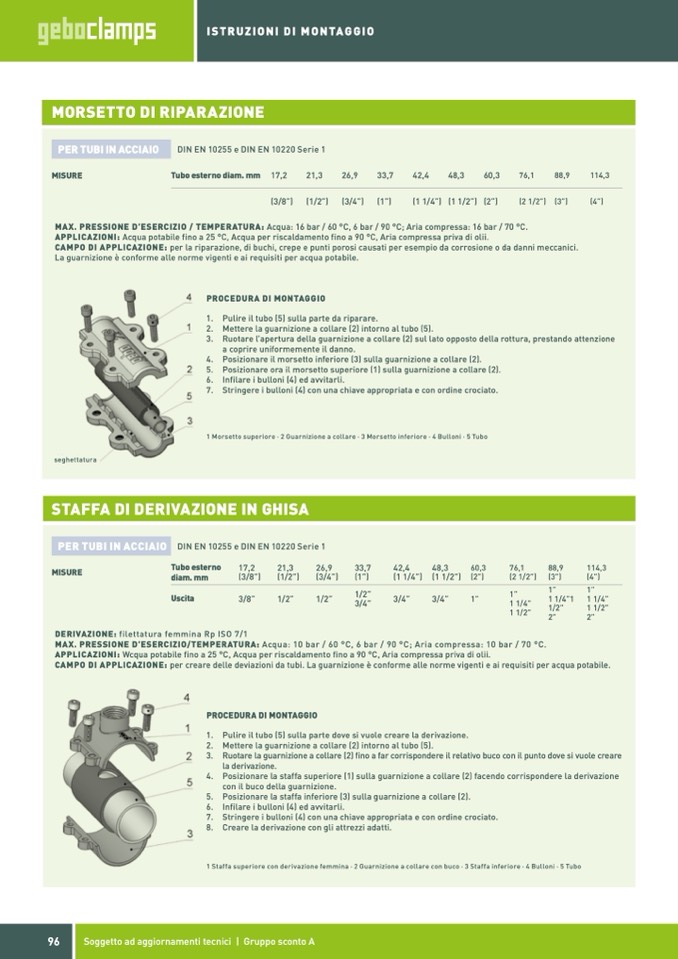

ISTRUZIONI DI MONTAGGIO
MORSETTO DI RIPARAZIONE
PER TUBI IN ACCIAIO DIN EN 10255 e DIN EN 10220 Serie 1
MISURE
Tubo esterno diam. mm 17,2
21,3
26,9
33,7
42,4
48,3
60,3
76,1
88,9
114,3
(3/8”) (1/2”) (3/4”) (1”)
(1 1/4”) (1 1/2”) (2”)
(2 1/2”) (3”)
(4”)
MAX. PRESSIONE D’ESERCIZIO / TEMPERATURA: Acqua: 16 bar / 60 °C, 6 bar / 90 °C; Aria compressa: 16 bar / 70 °C.
APPLICAZIONI: Acqua potabile fino a 25 °C, Acqua per riscaldamento fino a 90 °C, Aria compressa priva di olii.
CAMPO DI APPLICAZIONE: per la riparazione, di buchi, crepe e punti porosi causati per esempio da corrosione o da danni meccanici.
La guarnizione è conforme alle norme vigenti e ai requisiti per acqua potabile.
seghettatura
PROCEDURA DI MONTAGGIO
1. Pulire il tubo (5) sulla parte da riparare.
2. Mettere la guarnizione a collare (2) intorno al tubo (5).
3. Ruotare l’apertura della guarnizione a collare (2) sul lato opposto della rottura, prestando attenzione
a coprire uniformemente il danno.
4. Posizionare il morsetto inferiore (3) sulla guarnizione a collare (2).
5. Posizionare ora il morsetto superiore (1) sulla guarnizione a collare (2).
6. Infilare i bulloni (4) ed avvitarli.
7. Stringere i bulloni (4) con una chiave appropriata e con ordine crociato.
1 Morsetto superiore · 2 Guarnizione a collare · 3 Morsetto inferiore · 4 Bulloni · 5 Tubo
STAFFA DI DERIVAZIONE IN GHISA
PER TUBI IN ACCIAIO
MISURE
DIN EN 10255 e DIN EN 10220 Serie 1
Tuboesterno
17,2
21,3
26,9
33,7
42,4
48,3
60,3
76,1
(2 1/2”)
1”
1 1/4”
1 1/2”
88,9
(3”)
1”
1 1/4”1
1/2”
2”
114,3
(4”)
1”
1 1/4”
1 1/2”
2”
diam. mm
Uscita
(3/8”)
(1/2”)
3/8”
1/2”
(3/4”)
(1”)
1/2”
1/2”
3/4”
(1 1/4”)
3/4”
(1 1/2”)
3/4”
(2”)
1”
DERIVAZIONE: filettatura femmina Rp ISO 7/1
MAX. PRESSIONE D’ESERCIZIO/TEMPERATURA: Acqua: 10 bar / 60 °C, 6 bar / 90 °C; Aria compressa: 10 bar / 70 °C.
APPLICAZIONI: Wcqua potabile fino a 25 °C, Acqua per riscaldamento fino a 90 °C, Aria compressa priva di olii.
CAMPO DI APPLICAZIONE: per creare delle deviazioni da tubi. La guarnizione è conforme alle norme vigenti e ai requisiti per acqua potabile.
PROCEDURA DI MONTAGGIO
1. Pulire il tubo (5) sulla parte dove si vuole creare la derivazione.
2. Mettere la guarnizione a collare (2) intorno al tubo (5).
3. Ruotare la guarnizione a collare (2) fino a far corrispondere il relativo buco con il punto dove si vuole creare
la derivazione.
4. Posizionare la staffa superiore (1) sulla guarnizione a collare (2) facendo corrispondere la derivazione
con il buco della guarnizione.
5. Posizionare la staffa inferiore (3) sulla guarnizione a collare (2).
6. Infilare i bulloni (4) ed avvitarli.
7. Stringere i bulloni (4) con una chiave appropriata e con ordine crociato.
8. Creare la derivazione con gli attrezzi adatti.
1 Staffa superiore con derivazione femmina · 2 Guarnizione a collare con buco · 3 Staffa inferiore · 4 Bulloni · 5 Tubo
