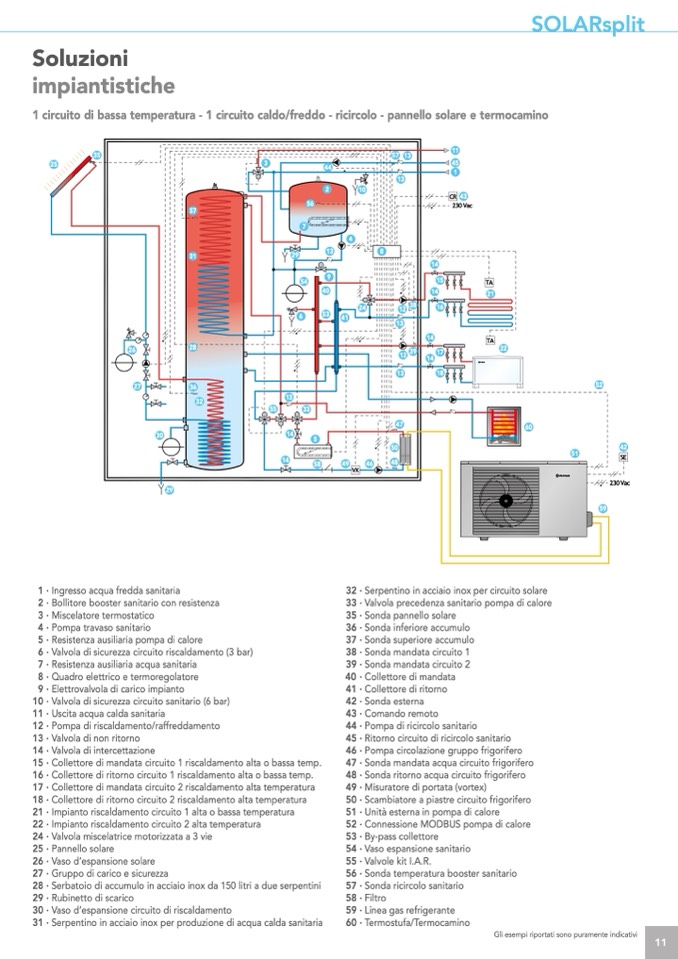

Soluzioni

impiantistiche

1 circuito di bassa temperatura - 1 circuito caldo/freddo - ricircolo - pannello solare e termocamino

11

25

3

4

4

45

35

57 13

13

1

CR 43

230 Vac

26

27

28

36

32

29

12

13

47

50

48

22

1 · Ingresso acqua fredda sanitaria

2 · Bollitore booster sanitario con resistenza

3 · Miscelatore termostatico

4 · Pompa travaso sanitario

5 · Resistenza ausiliaria pompa di calore

6 · Valvola di sicurezza circuito riscaldamento (3 bar)

7 · Resistenza ausiliaria acqua sanitaria

8 · Quadro elettrico e termoregolatore

9 · Elettrovalvola di carico impianto

10 · Valvola di sicurezza circuito sanitario (6 bar)

11 · Uscita acqua calda sanitaria

12 · Pompa di riscaldamento/raffreddamento

13 · Valvola di non ritorno

32 · Serpentino in acciaio inox per circuito solare

33 · Valvola precedenza sanitario pompa di calore

35 · Sonda pannello solare

36 · Sonda inferiore accumulo

37 · Sonda superiore accumulo

38 · Sonda mandata circuito 1

39 · Sonda mandata circuito 2

40 · Collettore di mandata

41 · Collettore di ritorno

42 · Sonda esterna

43 · Comando remoto

44 · Pompa di ricircolo sanitario

45 · Ritorno circuito di ricircolo sanitario

46 · Pompa circolazione gruppo frigorifero

47 · Sonda mandata acqua circuito frigorifero

48 · Sonda ritorno acqua circuito frigorifero

49 · Misuratore di portata (vortex)

50 · Scambiatore a piastre circuito frigorifero

51 · Unità esterna in pompa di calore

52 · Connessione MODBUS pompa di calore

53 · By-pass collettore

54 · Vaso espansione sanitario

55 · Valvole kit I.A.R.

56 · Sonda temperatura booster sanitario

57 · Sonda ricircolo sanitario

58 · Filtro

59 · Linea gas refrigerante

60 · Termostufa/Termocamino

30

14 · Valvola di intercettazione

15 · Collettore di mandata circuito 1 riscaldamento alta o bassa temp.

16 · Collettore di ritorno circuito 1 riscaldamento alta o bassa temp.

17 · Collettore di mandata circuito 2 riscaldamento alta temperatura

18 · Collettore di ritorno circuito 2 riscaldamento alta temperatura

21 · Impianto riscaldamento circuito 1 alta o bassa temperatura

22 · Impianto riscaldamento circuito 2 alta temperatura

24 · Valvola miscelatrice motorizzata a 3 vie

25 · Pannello solare

26 · Vaso d’espansione solare

27 · Gruppo di carico e sicurezza

28 · Serbatoio di accumulo in acciaio inox da 150 litri a due serpentini

29 · Rubinetto di scarico

30 · Vaso d’espansione circuito di riscaldamento

31 · Serpentino in acciaio inox per produzione di acqua calda sanitaria

37

31

29

2

10

56

7

13

8

55

33

52

51

6

13

14

14

41

4

14

5

4

9

1

5

TA

40

53

5

58

49

46

VX

14

16

14

39

17

14

18

21

TA

24

12

38

13

60

SOLARsplit

Gli esempi riportati sono puramente indicativi

11

42

SE

230 Vac

59
