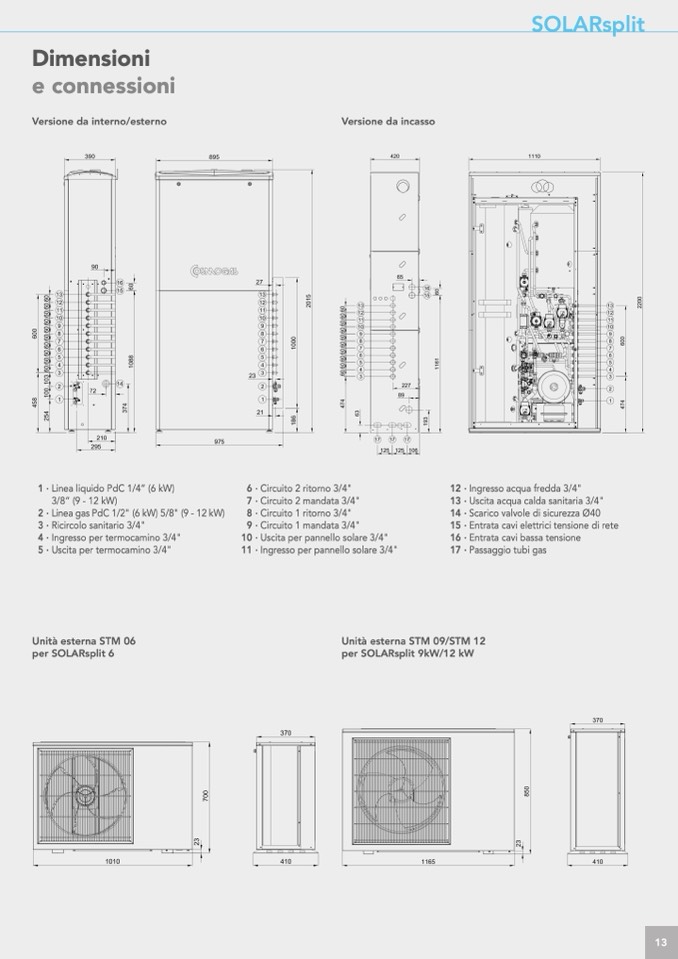

Dimensioni

e connessioni

Versione da interno/esterno

Versione da incasso

1 · Linea liquido PdC 1/4” (6 kW)

3/8” (9 - 12 kW)

2 · Linea gas PdC 1/2" (6 kW) 5/8" (9 - 12 kW)

3 · Ricircolo sanitario 3/4"

4 · Ingresso per termocamino 3/4"

5 · Uscita per termocamino 3/4"

Unità esterna STM 06

per SOLARsplit 6

6 · Circuito 2 ritorno 3/4"

7 · Circuito 2 mandata 3/4"

8 · Circuito 1 ritorno 3/4"

9 · Circuito 1 mandata 3/4"

10 · Uscita per pannello solare 3/4"

11 · Ingresso per pannello solare 3/4"

12 · Ingresso acqua fredda 3/4"

13 · Uscita acqua calda sanitaria 3/4"

14 · Scarico valvole di sicurezza Ø40

15 · Entrata cavi elettrici tensione di rete

16 · Entrata cavi bassa tensione

17 · Passaggio tubi gas

Unità esterna STM 09/STM 12

per SOLARsplit 9kW/12 kW

SOLARsplit

13
