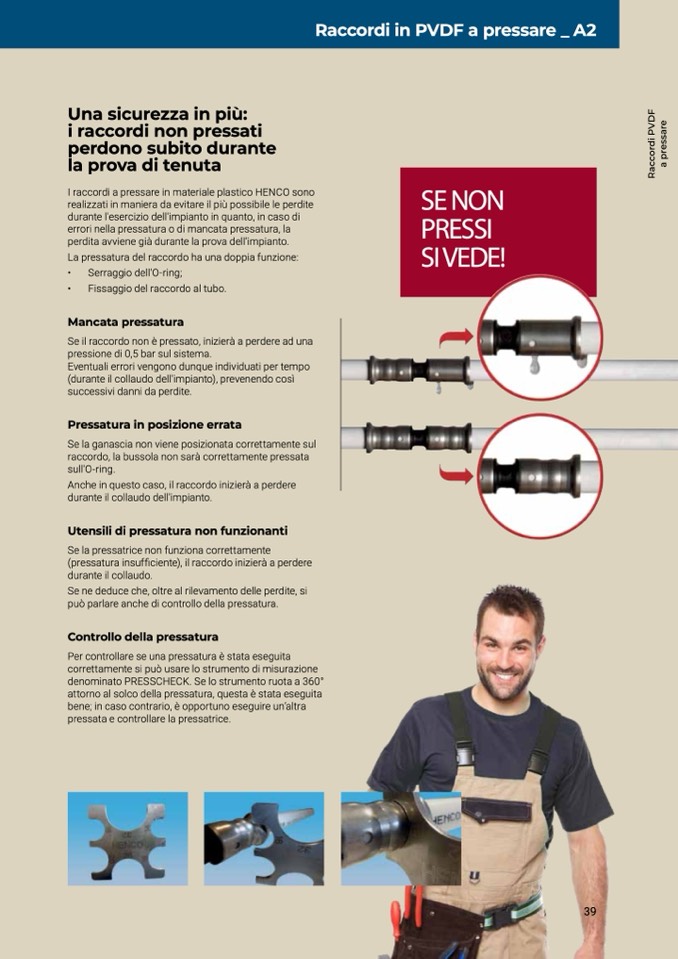

Raccordi in PVDF a pressare _ A2
Una sicurezza in più:
i raccordi non pressati
perdono subito durante
la prova di tenuta
I raccordi a pressare in materiale plastico HENCO sono
realizzati in maniera da evitare il più possibile le perdite
durante l'esercizio dell'impianto in quanto, in caso di
errori nella pressatura o di mancata pressatura, la
perdita avviene già durante la prova dell’impianto.
La pressatura del raccordo ha una doppia funzione:
• Serraggio dell'O-ring;
• Fissaggio del raccordo al tubo.
Mancata pressatura
Se il raccordo non è pressato, inizierà a perdere ad una
pressione di 0,5 bar sul sistema.
Eventuali errori vengono dunque individuati per tempo
(durante il collaudo dell'impianto), prevenendo così
successivi danni da perdite.
Pressatura in posizione errata
Se la ganascia non viene posizionata correttamente sul
raccordo, la bussola non sarà correttamente pressata
sull'O-ring.
Anche in questo caso, il raccordo inizierà a perdere
durante il collaudo dell'impianto.
Utensili di pressatura non funzionanti
Se la pressatrice non funziona correttamente
(pressatura insufficiente), il raccordo inizierà a perdere
durante il collaudo.
Se ne deduce che, oltre al rilevamento delle perdite, si
può parlare anche di controllo della pressatura.
Controllo della pressatura
Per controllare se una pressatura è stata eseguita
correttamente si può usare lo strumento di misurazione
denominato PRESSCHECK. Se lo strumento ruota a 360°
attorno al solco della pressatura, questa è stata eseguita
bene; in caso contrario, è opportuno eseguire un’altra
pressata e controllare la pressatrice.
39
R
a
c
c
o
r
d
i
P
V
D
F
a
p
r
e
s
s
a
r
e
SE NON
PRESSI
SI VEDE!
