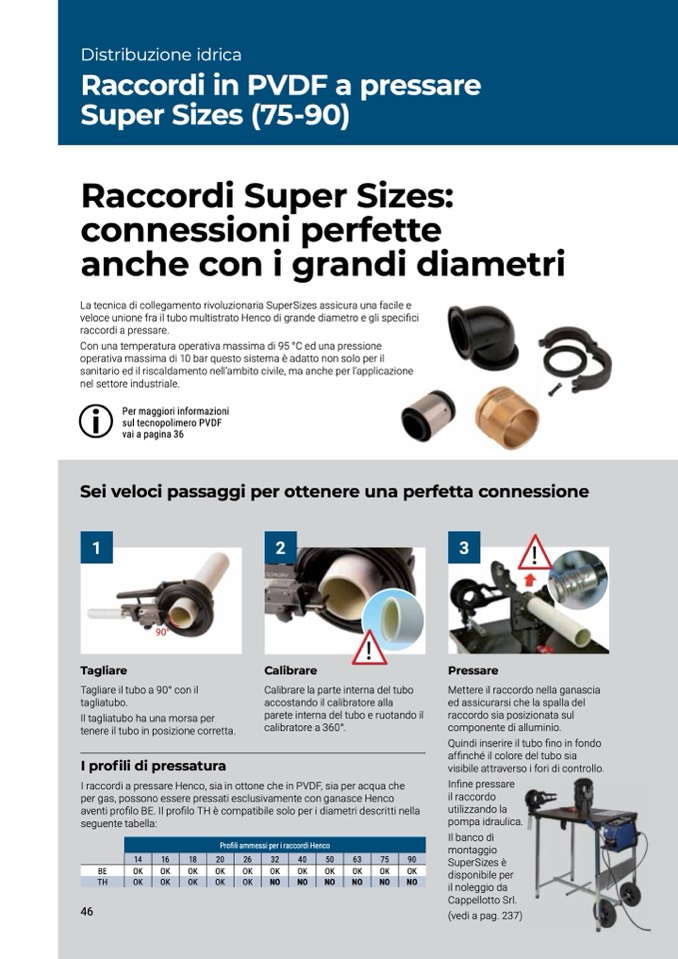

Raccordi Super Sizes:
connessioni perfette
anche con i grandi diametri
La tecnica di collegamento rivoluzionaria SuperSizes assicura una facile e
veloce unione fra il tubo multistrato Henco di grande diametro e gli specifici
raccordi a pressare.
Con una temperatura operativa massima di 95 °C ed una pressione
operativa massima di 10 bar questo sistema è adatto non solo per il
sanitario ed il riscaldamento nell’ambito civile, ma anche per l’applicazione
nel settore industriale.
Per maggiori informazioni
sul tecnopolimero PVDF
vai a pagina 36
Distribuzione idrica
Raccordi in PVDF a pressare
Super Sizes (75-90)
Sei veloci passaggi per ottenere una perfetta connessione
1
2
3
!
90°
Tagliare il tubo a 90° con il
tagliatubo.
Il tagliatubo ha una morsa per
tenere il tubo in posizione corretta.
I profili di pressatura
!
Tagliare
Calibrare
Pressare
Mettere il raccordo nella ganascia
ed assicurarsi che la spalla del
raccordo sia posizionata sul
componente di alluminio.
Quindi inserire il tubo fino in fondo
affinché il colore del tubo sia
visibile attraverso i fori di controllo.
Infine pressare
il raccordo
utilizzando la
pompa idraulica.
Il banco di
montaggio
SuperSizes è
disponibile per
il noleggio da
Cappellotto Srl.
(vedi a pag. 237)
I raccordi a pressare Henco, sia in ottone che in PVDF, sia per acqua che
per gas, possono essere pressati esclusivamente con ganasce Henco
aventi profilo BE. Il profilo TH è compatibile solo per i diametri descritti nella
seguente tabella:
Calibrare la parte interna del tubo
accostando il calibratore alla
parete interna del tubo e ruotando il
calibratore a 360°.
14
16
18
Profili ammessi per i raccordi Henco
20
26
32
40
50
63
75
90
46
BE
TH
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
NO
OK
NO
OK
NO
OK
NO
OK
NO
OK
NO
