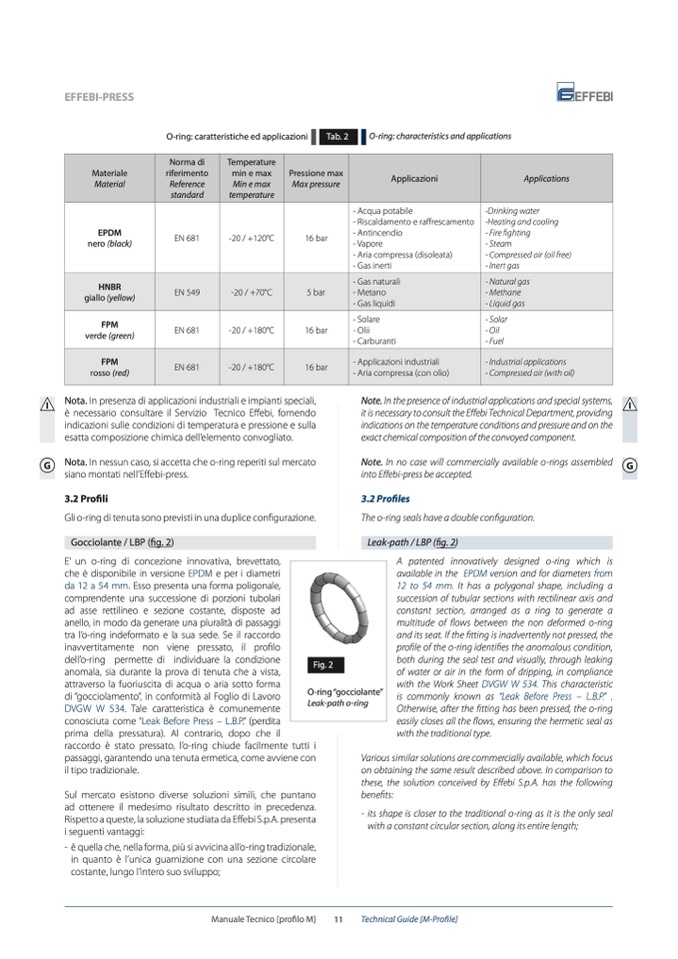

EFFEBI-PRESS

O-ring: caratteristiche ed applicazioni

Tab. 2

O-ring: characteristics and applications

Materiale

Material

Norma di

riferimento

Reference

standard

Temperature

min e max

Min e max

temperature

Pressione max

Max pressure

Applicazioni

Applications

EPDM

nero (black)

EN 681

-20 / +120°C

16 bar

- Acqua potabile

- Riscaldamento e raffrescamento

- Antincendio

- Vapore

- Aria compressa (disoleata)

- Gas inerti

-Drinking water

-Heating and cooling

- Fire fighting

- Steam

- Compressed air (oil free)

- Inert gas

HNBR

giallo (yellow)

EN 549

-20 / +70°C

5 bar

- Gas naturali

- Metano

- Gas liquidi

- Natural gas

- Methane

- Liquid gas

FPM

verde (green)

EN 681

-20 / +180°C

16 bar

- Solare

- Olii

- Carburanti

- Solar

- Oil

- Fuel

FPM

rosso (red)

EN 681

-20 / +180°C

16 bar

- Applicazioni industriali

- Aria compressa (con olio)

- Industrial applications

- Compressed air (with oil)

Nota. In presenza di applicazioni industriali e impianti speciali,

è necessario consultare il Servizio Tecnico Effebi, fornendo

indicazioni sulle condizioni di temperatura e pressione e sulla

esatta composizione chimica dell’elemento convogliato.

G Nota. In nessun caso, si accetta che o-ring reperiti sul mercato

siano montati nell’Effebi-press.

3.2 Profili

Gli o-ring di tenuta sono previsti in una duplice con

figurazione.

Gocciolante / LBP (fig. 2)

E’ un o-ring di concezione innovativa, brevettato,

che è disponibile in versione EPDM e per i diametri

da 12 a 54 mm. Esso presenta una forma poligonale,

comprendente una successione di porzioni tubolari

ad asse rettilineo e sezione costante, disposte ad

anello, in modo da generare una pluralità di passaggi

tra l’o-ring indeformato e la sua sede. Se il raccordo

inavvertitamente non viene pressato, il profilo

dell’o-ring permette di individuare la condizione

anomala, sia durante la prova di tenuta che a vista,

attraverso la fuoriuscita di acqua o aria sotto forma

di “gocciolamento”, in conformità al Foglio di Lavoro

DVGW W 534. Tale caratteristica è comunemente

conosciuta come “Leak Before Press – L.B.P.” (perdita

prima della pressatura). Al contrario, dopo che il

raccordo è stato pressato, l’o-ring chiude facilmente tutti i

passaggi, garantendo una tenuta ermetica, come avviene con

il tipo tradizionale.

Sul mercato esistono diverse soluzioni simili, che puntano

ad ottenere il medesimo risultato descritto in precedenza.

Rispetto a queste, la soluzione studiata da Effebi S.p.A. presenta

i seguenti vantaggi:

- è quella che, nella forma, più si avvicina all’o-ring tradizionale,

in quanto è l’unica guarnizione con una sezione circolare

costante, lungo l’intero suo sviluppo;

Note. In the presence of industrial applications and special systems,

it is necessary to consult the Effebi Technical Department, providing

indications on the temperature conditions and pressure and on the

exact chemical composition of the convoyed component.

Note. In no case will commercially available o-rings assembled

G

into Effebi-press be accepted.

3.2 Profiles

The o-ring seals have a double configuration.

Leak-path / LBP (fig. 2)

A patented innovatively designed o-ring which is

available in the EPDM version and for diameters from

12 to 54 mm. It has a polygonal shape, including a

succession of tubular sections with rectilinear axis and

constant section, arranged as a ring to generate a

multitude of flows between the non deformed o-ring

and its seat. If the fitting is inadvertently not pressed, the

profile of the o-ring identifies the anomalous condition,

both during the seal test and visually, through leaking

of water or air in the form of dripping, in compliance

with the Work Sheet DVGW W 534. This characteristic

is commonly known as “Leak Before Press – L.B.P.” .

Otherwise, after the fitting has been pressed, the o-ring

easily closes all the flows, ensuring the hermetic seal as

with the traditional type.

Various similar solutions are commercially available, which focus

on obtaining the same result described above. In comparison to

these, the solution conceived by Effebi S.p.A. has the following

benefits:

- its shape is closer to the traditional o-ring as it is the only seal

with a constant circular section, along its entire length;

I

I

Fig. 2

O-ring “gocciolante”

Leak-path o-ring

Manuale Tecnico [profilo M]

11

Technical Guide [M-Profile]
