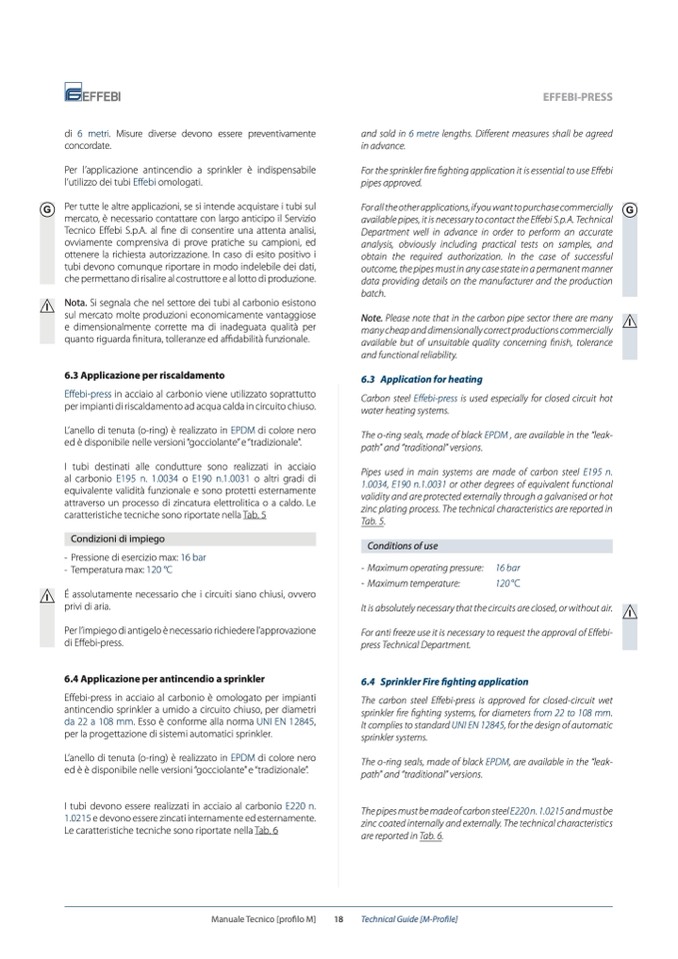

di 6 metri. Misure diverse devono essere preventivamente

concordate.

Per l’applicazione antincendio a sprinkler

è indispensabile

l’utilizzo dei tubi E

ffebi omologati.

Per tutte le altre applicazioni, se si intende acquistare i tubi sul

mercato, è necessario contattare con largo anticipo il Servizio

Tecnico Effebi S.p.A. al fine di consentire una attenta analisi,

ovviamente comprensiva di prove pratiche su campioni, ed

ottenere la richiesta autorizzazione. In caso di esito positivo i

tubi devono comunque riportare in modo indelebile dei dati,

che permettano di risalire al costruttore e al lotto di produzione.

Nota. Si segnala che nel settore dei tubi al carbonio esistono

sul mercato molte produzioni economicamente vantaggiose

e dimensionalmente corrette ma di inadeguata qualità per

quanto riguarda finitura, tolleranze ed affidabilità funzionale.

6.3 Applicazione per riscaldamento

Effebi-press in acciaio al carbonio viene utilizzato soprattutto

per impianti di riscaldamento ad acqua calda in circuito chiuso.

L’anello di tenuta (o-ring) è realizzato in EPDM di colore nero

ed è disponibile nelle versioni “gocciolante” e “tradizionale”.

I tubi destinati alle condutture sono realizzati in acciaio

al carbonio E195 n. 1.0034 o E190 n.1.0031 o altri gradi di

equivalente validità funzionale e sono protetti esternamente

attraverso un processo di zincatura elettrolitica o a caldo. Le

caratteristiche tecniche sono riportate nella Tab. 5

Condizioni di impiego

- Pressione di esercizio max: 16 bar

- Temperatura max: 120 °C

É assolutamente necessario che i circuiti siano chiusi, ovvero

privi di aria.

Per l’impiego di antigelo è necessario richiedere l’approvazione

di Effebi-press.

6.4 Applicazione per antincendio a sprinkler

Effebi-press in acciaio al carbonio è omologato per impianti

antincendio sprinkler a umido a circuito chiuso, per diametri

da 22 a 108 mm. Esso è conforme alla norma UNI EN 12845,

per la progettazione di sistemi automatici sprinkler.

L’anello di tenuta (o-ring) è realizzato in EPDM di colore nero

ed è è disponibile nelle versioni “gocciolante” e “tradizionale”.

I tubi devono essere realizzati in acciaio al carbonio E220 n.

1.0215 e devono essere zincati internamente ed esternamente.

Le caratteristiche tecniche sono riportate nella Tab. 6

EFFEBI-PRESS

and sold in 6 metre lengths. Different measures shall be agreed

in advance.

For the sprinkler fire fighting application it is essential to use Effebi

pipes approved.

For all the other applications, if you want to purchase commercially

available pipes, it is necessary to contact the Effebi S.p.A. Technical

Department well in advance in order to perform an accurate

analysis, obviously including practical tests on samples, and

obtain the required authorization. In the case of successful

outcome, the pipes must in any case state in a permanent manner

data providing details on the manufacturer and the production

batch.

Note. Please note that in the carbon pipe sector there are many

many cheap and dimensionally correct productions commercially

available but of unsuitable quality concerning finish, tolerance

and functional reliability.

6.3 Application for heating

Carbon steel Effebi-press is used especially for closed circuit hot

water heating systems.

The o-ring seals, made of black EPDM , are available in the “leak-

path” and “traditional” versions.

Pipes used in main systems are made of carbon steel E195 n.

1.0034, E190 n.1.0031 or other degrees of equivalent functional

validity and are protected externally through a galvanised or hot

zinc plating process. The technical characteristics are reported in

Tab.5.

G

I

I

Conditions of use

- Maximum operating pressure:

- Maximum temperature:

16 bar

120 °C

G

I

It is absolutely necessary that the circuits are closed, or without air.

For anti freeze use it is necessary to request the approval of Effebi-

press Technical Department.

6.4 Sprinkler Fire fighting application

The carbon steel Effebi-press is approved for closed-circuit wet

sprinkler fire fighting systems, for diameters from 22 to 108 mm.

It complies to standard UNI EN 12845, for the design of automatic

sprinkler systems.

The o-ring seals, made of black EPDM, are available in the “leak-

path” and “traditional” versions.

The pipes must be made of carbon steel E220 n. 1.0215 and must be

zinc coated internally and externally. The technical characteristics

are reported in Tab. 6.

I

Manuale Tecnico [profilo M]

18

Technical Guide [M-Profile]
