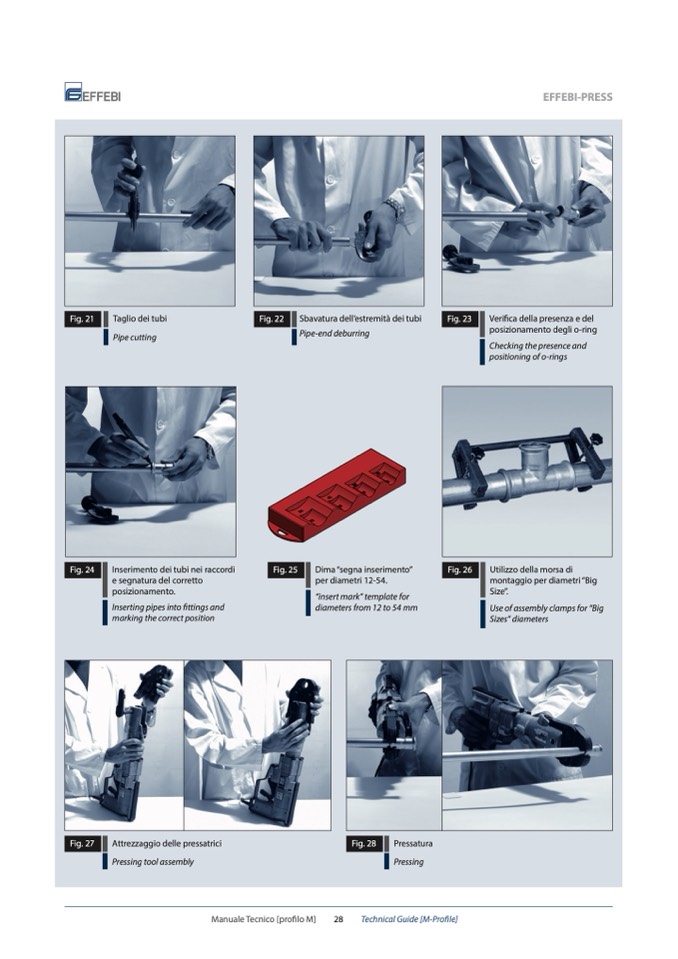

Fig. 21

Taglio dei tubi

Pipe cutting

Fig. 22

Sbavatura dell’estremità dei tubi

Pipe-end deburring

Fig. 23

Verifica della presenza e del

posizionamento degli o-ring

Checking the presence and

positioning of o-rings

Fig. 24

Inserimento dei tubi nei raccordi

e segnatura del corretto

posizionamento.

Inserting pipes into fittings and

marking the correct position

Fig. 25

Dima “segna inserimento”

per diametri 12-54.

“insert mark” template for

diameters from 12 to 54 mm

Fig. 26

Utilizzo della morsa di

montaggio per diametri “Big

Size”.

Use of assembly clamps for “Big

Sizes” diameters

Fig. 27

Attrezzaggio delle pressatrici

Pressing tool assembly

Fig. 28

Pressatura

Pressing
