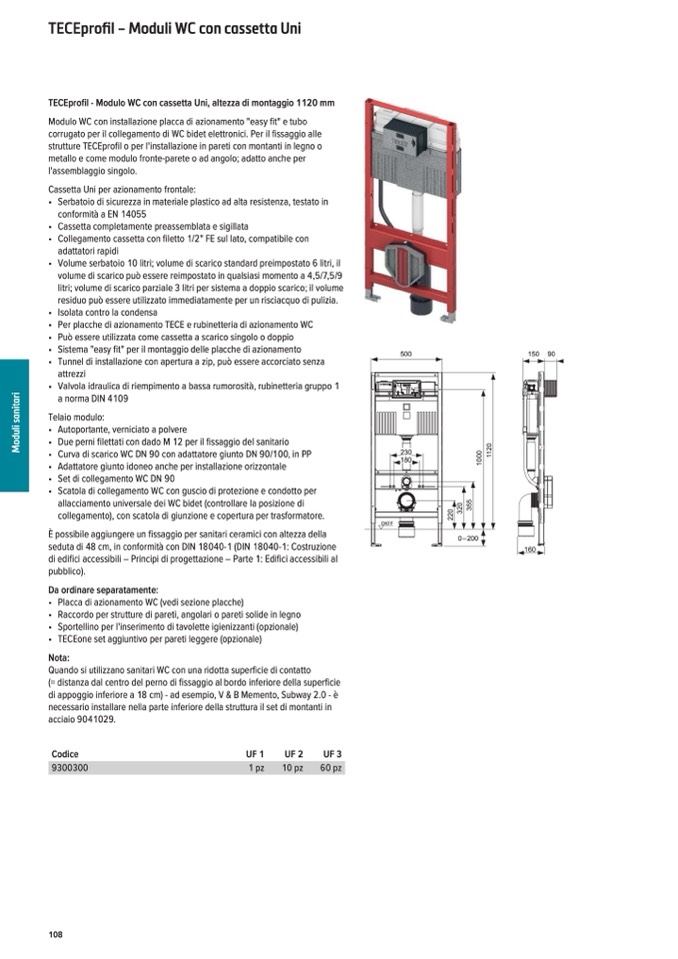

TECEprofil – Moduli WC con cassetta Uni

TECEprofil - Modulo WC con cassetta Uni, altezza di montaggio 1120 mm

Modulo WC con installazione placca di azionamento "easy fit" e tubo

corrugato per il collegamento di WC bidet elettronici. Per il fissaggio alle

strutture TECEprofil o per l'installazione in pareti con montanti in legno o

metallo e come modulo fronte-parete o ad angolo; adatto anche per

l'assemblaggio singolo.

Cassetta Uni per azionamento frontale:

• Serbatoio di sicurezza in materiale plastico ad alta resistenza, testato in

conformità a EN 14055

• Cassetta completamente preassemblata e sigillata

• Collegamento cassetta con filetto 1/2" FE sul lato, compatibile con

adattatori rapidi

• Volume serbatoio 10 litri; volume di scarico standard preimpostato 6 litri, il

volume di scarico può essere reimpostato in qualsiasi momento a 4,5/7,5/9

litri; volume di scarico parziale 3 litri per sistema a doppio scarico; il volume

residuo può essere utilizzato immediatamente per un risciacquo di pulizia.

• Isolata contro la condensa

• Per placche di azionamento TECE e rubinetteria di azionamento WC

• Può essere utilizzata come cassetta a scarico singolo o doppio

• Sistema "easy fit" per il montaggio delle placche di azionamento

• Tunnel di installazione con apertura a zip, può essere accorciato senza

attrezzi

• Valvola idraulica di riempimento a bassa rumorosità, rubinetteria gruppo 1

a norma DIN 4109

Telaio modulo:

• Autoportante, verniciato a polvere

• Due perni filettati con dado M 12 per il fissaggio del sanitario

• Curva di scarico WC DN 90 con adattatore giunto DN 90/100, in PP

• Adattatore giunto idoneo anche per installazione orizzontale

• Set di collegamento WC DN 90

• Scatola di collegamento WC con guscio di protezione e condotto per

allacciamento universale dei WC bidet (controllare la posizione di

collegamento), con scatola di giunzione e copertura per trasformatore.

È possibile aggiungere un fissaggio per sanitari ceramici con altezza della

seduta di 48 cm, in conformità con DIN 18040-1 (DIN 18040-1: Costruzione

di edifici accessibili – Principi di progettazione – Parte 1: Edifici accessibili al

pubblico).

Da ordinare separatamente:

• Placca di azionamento WC (vedi sezione placche)

• Raccordo per strutture di pareti, angolari o pareti solide in legno

• Sportellino per l'inserimento di tavolette igienizzanti (opzionale)

• TECEone set aggiuntivo per pareti leggere (opzionale)

Nota:

Quando si utilizzano sanitari WC con una ridotta superficie di contatto

(= distanza dal centro del perno di fissaggio al bordo inferiore della superficie

di appoggio inferiore a 18 cm) - ad esempio, V & B Memento, Subway 2.0 - è

necessario installare nella parte inferiore della struttura il set di montanti in

acciaio 9041029.

Codice

UF 1

UF 2

UF 3

9300300

1 pz

10 pz

60 pz

500

230

180

150

90

2

2

0

3

2

0

3

5

5

1

0

0

0

1

1

2

0

M

o

d

u

l

i

s

a

n

i

t

a

r

i

108

OKFF

0–200

160
