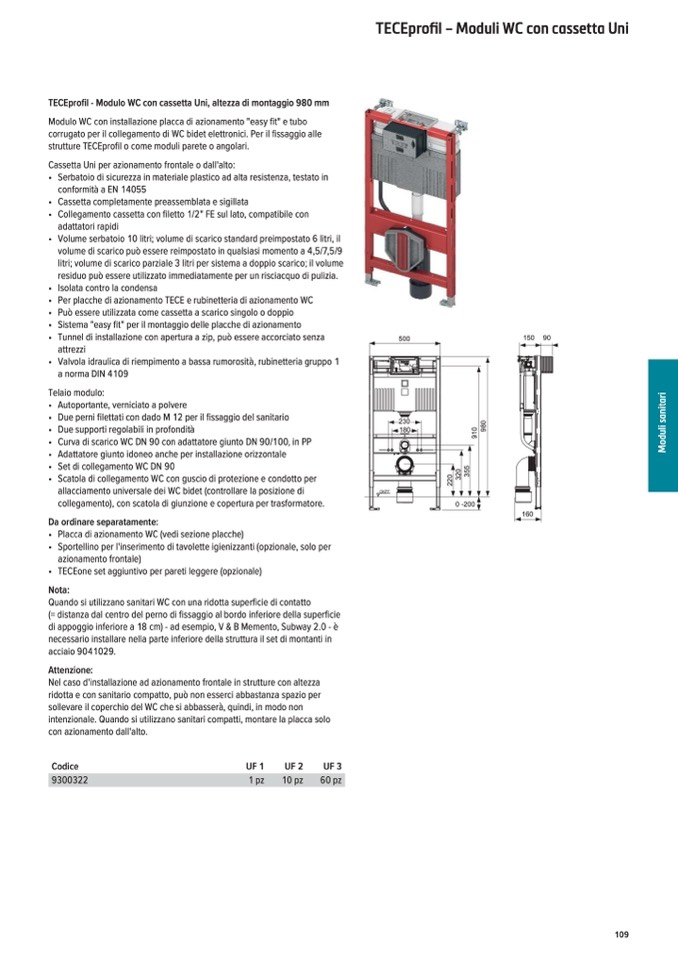

TECEprofil - Modulo WC con cassetta Uni, altezza di montaggio 980 mm
Modulo WC con installazione placca di azionamento "easy fit" e tubo
corrugato per il collegamento di WC bidet elettronici. Per il fissaggio alle
strutture TECEprofil o come moduli parete o angolari.
Cassetta Uni per azionamento frontale o dall'alto:
• Serbatoio di sicurezza in materiale plastico ad alta resistenza, testato in
conformità a EN 14055
• Cassetta completamente preassemblata e sigillata
• Collegamento cassetta con filetto 1/2" FE sul lato, compatibile con
adattatori rapidi
• Volume serbatoio 10 litri; volume di scarico standard preimpostato 6 litri, il
volume di scarico può essere reimpostato in qualsiasi momento a 4,5/7,5/9
litri; volume di scarico parziale 3 litri per sistema a doppio scarico; il volume
residuo può essere utilizzato immediatamente per un risciacquo di pulizia.
• Isolata contro la condensa
• Per placche di azionamento TECE e rubinetteria di azionamento WC
• Può essere utilizzata come cassetta a scarico singolo o doppio
• Sistema "easy fit" per il montaggio delle placche di azionamento
• Tunnel di installazione con apertura a zip, può essere accorciato senza
attrezzi
• Valvola idraulica di riempimento a bassa rumorosità, rubinetteria gruppo 1
a norma DIN 4109
Telaio modulo:
• Autoportante, verniciato a polvere
• Due perni filettati con dado M 12 per il fissaggio del sanitario
• Due supporti regolabili in profondità
• Curva di scarico WC DN 90 con adattatore giunto DN 90/100, in PP
• Adattatore giunto idoneo anche per installazione orizzontale
• Set di collegamento WC DN 90
• Scatola di collegamento WC con guscio di protezione e condotto per
allacciamento universale dei WC bidet (controllare la posizione di
collegamento), con scatola di giunzione e copertura per trasformatore.
Da ordinare separatamente:
• Placca di azionamento WC (vedi sezione placche)
• Sportellino per l'inserimento di tavolette igienizzanti (opzionale, solo per
azionamento frontale)
• TECEone set aggiuntivo per pareti leggere (opzionale)
Nota:
Quando si utilizzano sanitari WC con una ridotta superficie di contatto
(= distanza dal centro del perno di fissaggio al bordo inferiore della superficie
di appoggio inferiore a 18 cm) - ad esempio, V & B Memento, Subway 2.0 - è
necessario installare nella parte inferiore della struttura il set di montanti in
acciaio 9041029.
Attenzione:
Nel caso d'installazione ad azionamento frontale in strutture con altezza
ridotta e con sanitario compatto, può non esserci abbastanza spazio per
sollevare il coperchio del WC che si abbasserà, quindi, in modo non
intenzionale. Quando si utilizzano sanitari compatti, montare la placca solo
con azionamento dall'alto.
Codice
UF 1
UF 2
UF 3
9300322
1 pz
10 pz
60 pz
500
230
180
150
90
TECEprofil – Moduli WC con cassetta Uni
2
2
0
3
2
0
3
5
5
9
1
0
9
8
0
M
o
d
u
l
i
s
a
n
i
t
a
r
i
OKFF
0 -200
160
109
