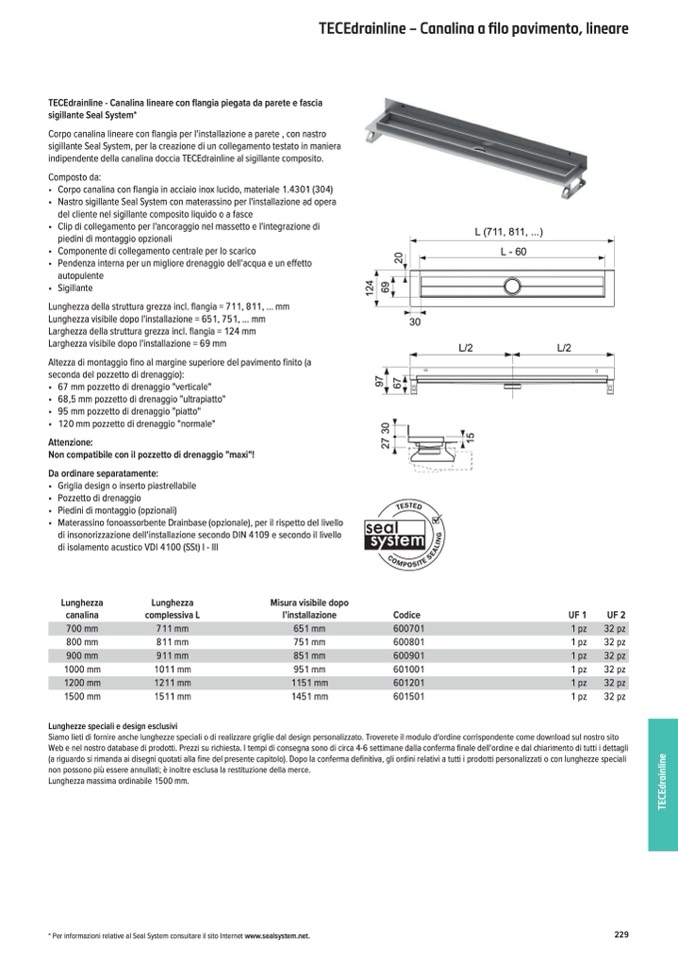

TECEdrainline - Canalina lineare con flangia piegata da parete e fascia
sigillante Seal System*
Corpo canalina lineare con flangia per l'installazione a parete , con nastro
sigillante Seal System, per la creazione di un collegamento testato in maniera
indipendente della canalina doccia TECEdrainline al sigillante composito.
Composto da:
• Corpo canalina con flangia in acciaio inox lucido, materiale 1.4301 (304)
• Nastro sigillante Seal System con materassino per l'installazione ad opera
del cliente nel sigillante composito liquido o a fasce
• Clip di collegamento per l'ancoraggio nel massetto e l'integrazione di
piedini di montaggio opzionali
• Componente di collegamento centrale per lo scarico
• Pendenza interna per un migliore drenaggio dell'acqua e un effetto
autopulente
• Sigillante
Lunghezza della struttura grezza incl. flangia = 711, 811, ... mm
Lunghezza visibile dopo l'installazione = 651, 751, ... mm
Larghezza della struttura grezza incl. flangia = 124 mm
Larghezza visibile dopo l'installazione = 69 mm
Altezza di montaggio fino al margine superiore del pavimento finito (a
seconda del pozzetto di drenaggio):
• 67 mm pozzetto di drenaggio "verticale"
• 68,5 mm pozzetto di drenaggio "ultrapiatto"
• 95 mm pozzetto di drenaggio "piatto"
• 120 mm pozzetto di drenaggio "normale"
Attenzione:
Non compatibile con il pozzetto di drenaggio "maxi"!
Da ordinare separatamente:
• Griglia design o inserto piastrellabile
• Pozzetto di drenaggio
• Piedini di montaggio (opzionali)
• Materassino fonoassorbente Drainbase (opzionale), per il rispetto del livello
di insonorizzazione dell'installazione secondo DIN 4109 e secondo il livello
di isolamento acustico VDI 4100 (SSt) I - III
L (711, 811, ...)
TECEdrainline – Canalina a filo pavimento, lineare
30
L/2
L/2
Lunghezza
canalina
700 mm
800 mm
900 mm
1000 mm
1200 mm
1500 mm
Lunghezza
complessiva L
711 mm
811 mm
911 mm
1011 mm
1211 mm
1511 mm
Misura visibile dopo
l’installazione
Codice
651 mm
600701
751 mm
600801
851 mm
600901
951 mm
601001
1151 mm
601201
1451 mm
601501
UF 1
1 pz
1 pz
1 pz
1 pz
1 pz
1 pz
UF 2
32 pz
32 pz
32 pz
32 pz
32 pz
32 pz
Lunghezze speciali e design esclusivi
Siamo lieti di fornire anche lunghezze speciali o di realizzare griglie dal design personalizzato. Troverete il modulo d'ordine corrispondente come download sul nostro sito
Web e nel nostro database di prodotti. Prezzi su richiesta. I tempi di consegna sono di circa 4-6 settimane dalla conferma finale dell'ordine e dal chiarimento di tutti i dettagli
(a riguardo si rimanda ai disegni quotati alla fine del presente capitolo). Dopo la conferma definitiva, gli ordini relativi a tutti i prodotti personalizzati o con lunghezze speciali
non possono più essere annullati; è inoltre esclusa la restituzione della merce.
Lunghezza massima ordinabile 1500 mm.
* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
