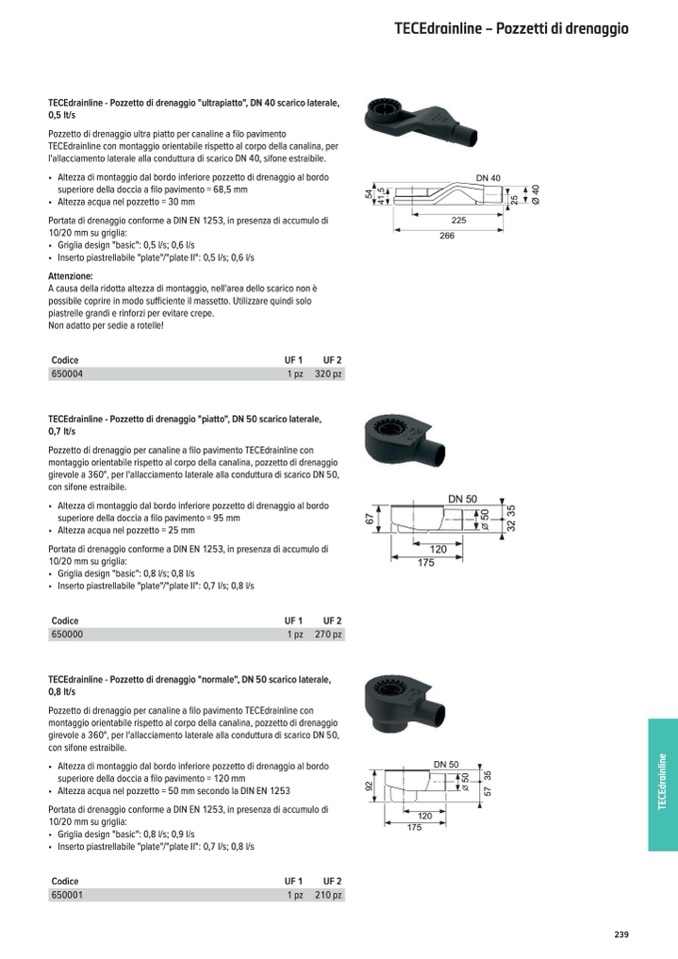

TECEdrainline – Pozzetti di drenaggio
TECEdrainline - Pozzetto di drenaggio "ultrapiatto", DN 40 scarico laterale,
0,5 lt/s
Pozzetto di drenaggio ultra piatto per canaline a filo pavimento
TECEdrainline con montaggio orientabile rispetto al corpo della canalina, per
l'allacciamento laterale alla conduttura di scarico DN 40, sifone estraibile.
• Altezza di montaggio dal bordo inferiore pozzetto di drenaggio al bordo
superiore della doccia a filo pavimento = 68,5 mm
• Altezza acqua nel pozzetto = 30 mm
Portata di drenaggio conforme a DIN EN 1253, in presenza di accumulo di
10/20 mm su griglia:
• Griglia design "basic": 0,5 l/s; 0,6 l/s
• Inserto piastrellabile "plate"/"plate II": 0,5 l/s; 0,6 l/s
Attenzione:
A causa della ridotta altezza di montaggio, nell'area dello scarico non è
possibile coprire in modo sufficiente il massetto. Utilizzare quindi solo
piastrelle grandi e rinforzi per evitare crepe.
Non adatto per sedie a rotelle!
Codice
UF 1
UF 2
650004
1 pz 320 pz
TECEdrainline - Pozzetto di drenaggio "piatto", DN 50 scarico laterale,
0,7 lt/s
Pozzetto di drenaggio per canaline a filo pavimento TECEdrainline con
montaggio orientabile rispetto al corpo della canalina, pozzetto di drenaggio
girevole a 360°, per l'allacciamento laterale alla conduttura di scarico DN 50,
con sifone estraibile.
• Altezza di montaggio dal bordo inferiore pozzetto di drenaggio al bordo
superiore della doccia a filo pavimento = 95 mm
• Altezza acqua nel pozzetto = 25 mm
Portata di drenaggio conforme a DIN EN 1253, in presenza di accumulo di
10/20 mm su griglia:
• Griglia design "basic": 0,8 l/s; 0,8 l/s
• Inserto piastrellabile "plate"/"plate II": 0,7 l/s; 0,8 l/s
DN 40
225
266
DN 50
175
120
Codice
650000
UF 1
1 pz
UF 2
270 pz
TECEdrainline - Pozzetto di drenaggio "normale", DN 50 scarico laterale,
0,8 lt/s
Pozzetto di drenaggio per canaline a filo pavimento TECEdrainline con
montaggio orientabile rispetto al corpo della canalina, pozzetto di drenaggio
girevole a 360°, per l'allacciamento laterale alla conduttura di scarico DN 50,
con sifone estraibile.
• Altezza di montaggio dal bordo inferiore pozzetto di drenaggio al bordo
superiore della doccia a filo pavimento = 120 mm
• Altezza acqua nel pozzetto = 50 mm secondo la DIN EN 1253
Portata di drenaggio conforme a DIN EN 1253, in presenza di accumulo di
10/20 mm su griglia:
• Griglia design "basic": 0,8 l/s; 0,9 l/s
• Inserto piastrellabile "plate"/"plate II": 0,7 l/s; 0,8 l/s
DN 50
120
Codice
650001
UF 1
UF 2
1 pz
210 pz
175
239
