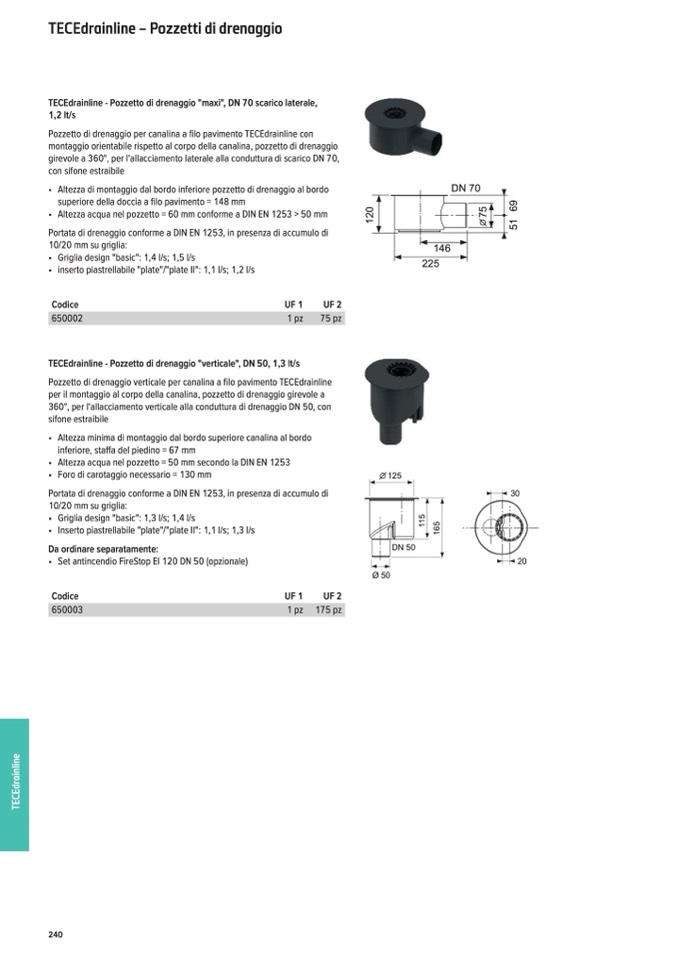

TECEdrainline – Pozzetti di drenaggio

TECEdrainline - Pozzetto di drenaggio "maxi", DN 70 scarico laterale,

1,2 lt/s

Pozzetto di drenaggio per canalina a filo pavimento TECEdrainline con

montaggio orientabile rispetto al corpo della canalina, pozzetto di drenaggio

girevole a 360°, per l'allacciamento laterale alla conduttura di scarico DN 70,

con sifone estraibile

• Altezza di montaggio dal bordo inferiore pozzetto di drenaggio al bordo

superiore della doccia a filo pavimento = 148 mm

• Altezza acqua nel pozzetto = 60 mm conforme a DIN EN 1253 > 50 mm

Portata di drenaggio conforme a DIN EN 1253, in presenza di accumulo di

10/20 mm su griglia:

• Griglia design "basic": 1,4 l/s; 1,5 l/s

• inserto piastrellabile "plate"/"plate II": 1,1 l/s; 1,2 l/s

Codice

UF 1

UF 2

TECEdrainline - Pozzetto di drenaggio "verticale", DN 50, 1,3 lt/s

Pozzetto di drenaggio verticale per canalina a filo pavimento TECEdrainline

per il montaggio al corpo della canalina, pozzetto di drenaggio girevole a

360°, per l'allacciamento verticale alla conduttura di drenaggio DN 50, con

sifone estraibile

• Altezza minima di montaggio dal bordo superiore canalina al bordo

inferiore, staffa del piedino = 67 mm

• Altezza acqua nel pozzetto = 50 mm secondo la DIN EN 1253

• Foro di carotaggio necessario = 130 mm

Portata di drenaggio conforme a DIN EN 1253, in presenza di accumulo di

10/20 mm su griglia:

• Griglia design "basic": 1,3 l/s; 1,4 l/s

• Inserto piastrellabile "plate"/"plate II": 1,1 l/s; 1,3 l/s

DN 70

225

Da ordinare separatamente:

• Set antincendio FireStop El 120 DN 50 (opzionale)

Codice

125

Ø 50

30

20

240

UF 1

UF 2

T
