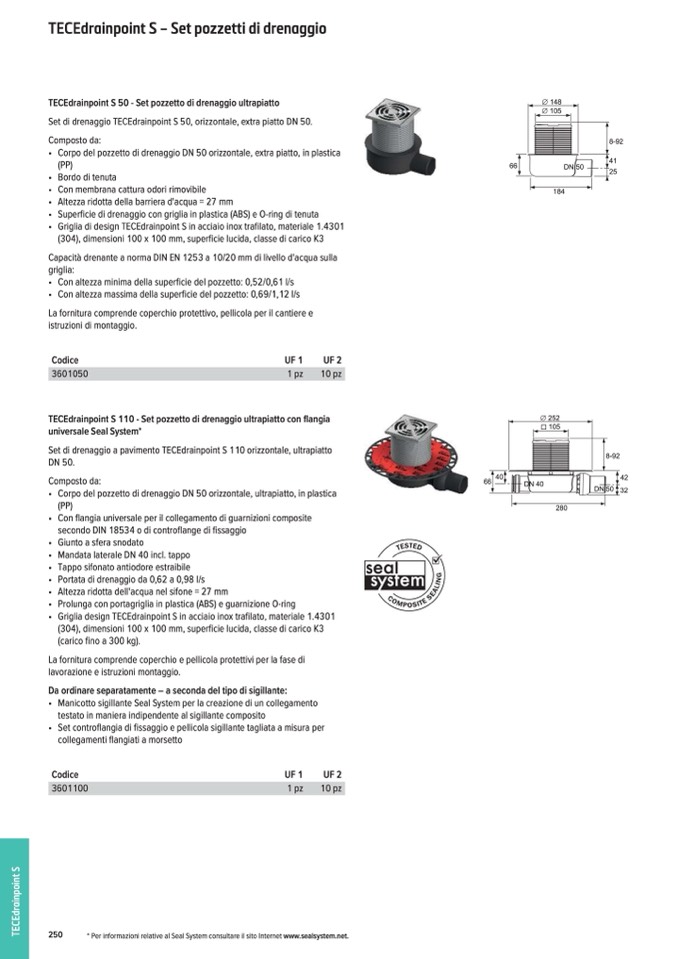

TECEdrainpoint S – Set pozzetti di drenaggio

TECEdrainpoint S 50 - Set pozzetto di drenaggio ultrapiatto

Set di drenaggio TECEdrainpoint S 50, orizzontale, extra piatto DN 50.

Composto da:

• Corpo del pozzetto di drenaggio DN 50 orizzontale, extra piatto, in plastica

(PP)

• Bordo di tenuta

• Con membrana cattura odori rimovibile

• Altezza ridotta della barriera d'acqua = 27 mm

• Superficie di drenaggio con griglia in plastica (ABS) e O-ring di tenuta

• Griglia di design TECEdrainpoint S in acciaio inox trafilato, materiale 1.4301

(304), dimensioni 100 x 100 mm, superficie lucida, classe di carico K3

Capacità drenante a norma DIN EN 1253 a 10/20 mm di livello d'acqua sulla

griglia:

• Con altezza minima della superficie del pozzetto: 0,52/0,61 l/s

• Con altezza massima della superficie del pozzetto: 0,69/1,12 l/s

∅ 148

∅ 105

66

DN 50

8-92

41

25

La fornitura comprende coperchio protettivo, pellicola per il cantiere e

istruzioni di montaggio.

Codice

UF 1

3601050

1 pz

UF 2

10 pz

184

TECEdrainpoint S 110 - Set pozzetto di drenaggio ultrapiatto con flangia

universale Seal System*

Set di drenaggio a pavimento TECEdrainpoint S 110 orizzontale, ultrapiatto

DN 50.

Composto da:

• Corpo del pozzetto di drenaggio DN 50 orizzontale, ultrapiatto, in plastica

(PP)

• Con flangia universale per il collegamento di guarnizioni composite

secondo DIN 18534 o di controflange di

fissaggio

• Giunto a sfera snodato

• Mandata laterale DN 40 incl. tappo

• Tappo sifonato antiodore estraibile

• Portata di drenaggio da 0,62 a 0,98 l/s

• Altezza ridotta dell'acqua nel sifone = 27 mm

• Prolunga con portagriglia in plastica (ABS) e guarnizione O-ring

• Griglia design TECEdrainpoint S in acciaio inox trafilato, materiale 1.4301

(304), dimensioni 100 x 100 mm, superficie lucida, classe di carico K3

(carico fino a 300 kg).

La fornitura comprende coperchio e pellicola protettivi per la fase di

lavorazione e istruzioni montaggio.

Da ordinare separatamente – a seconda del tipo di sigillante:

• Manicotto sigillante Seal System per la creazione di un collegamento

testato in maniera indipendente al sigillante composito

• Set controflangia di fissaggio e pellicola sigillante tagliata a misura per

collegamenti flangiati a morsetto

Codice

UF 1

UF 2

3601100

1 pz

10 pz

66

40

∅ 252

105

DN 40

8-92

42

D

N

50 32

280

250

* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.

T

E

C

E

d

r

a

i

n

p

o

i

n

t

S
